GW46-550/4000-63高压交流隔离开关
一、用途
GW46-550/4000-63型高压交流隔离开关产品主要用于额定电压为550kV的高压线路在无载流条件下进行线路切换，及对被检修的高压母线、断路器等电器设备与高压线路进行电气隔离，给被检修设备和检修人员提供一个符合要求的安全可见的绝缘间隙。
二、结构及特点

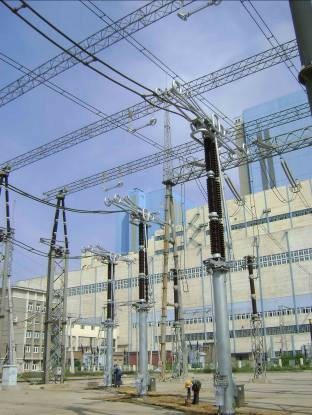

GW46-550/4000-63型隔离开关采用单柱垂直断口双臂折叠钳夹式结构，三相独立安装，每相主要由瓷瓶底座装配、瓷瓶、主导电系统、操动机构等组成，每相隔离开关由一台CJ11型电动机操动机构进行分、合闸操作，可分相操作或三相电气联动操作。附装的接地开关主要由接地开关系统、操动机构等组成，每相接地开关由一台CJ11电动机操动机构或CSC手力机构进行分、合闸操作，选用电动操动机构时可分相操作或三相电气联动操作。
GW46-550/4000-63型隔离开关为单柱垂直断口双臂折叠式结构，具有以下特点：
(1) 外形美观，通流能力强，绝缘水平高，机械寿命长；
(2) 防腐能力强，导电系统采用铝合金材料，底座焊后热镀锌，传动系统采用不锈钢材料或铸铝件，导电系统的传动部分和导电关节完全密封，使产品整体有良好的防腐性；
(3) 钳夹范围大，适合管母和软母线；
(4) 适应西北等风沙大地区。
|
项 目 |
单位 |
参数 | ||||
|
额定电压 |
kV |
550 | ||||
|
额定电流 |
A |
4000 | ||||
|
额定工频1min耐受电压 |
断口 |
kV |
740(+315) | |||
|
对地 |
740 | |||||
|
额定雷电冲击耐受电压峰值（1.2/50ms） |
断口 |
kV |
1675(+450) | |||
|
对地 |
1675 | |||||
|
额定操作冲击耐受电压峰值（250/2500s） |
断口 |
kV |
1175(+450) | |||
|
对地 |
1300 | |||||
|
额定短时耐受电流 |
kA |
63 | ||||
|
额定短路持续时间 |
s |
3 | ||||
|
额定峰值耐受电流 |
kA |
160 | ||||
|
隔离开关开合母线转换电流能力 |
转换电流 |
A |
1600 | |||
|
恢复电压 |
V |
400 | ||||
|
开断次数 |
次 |
100 | ||||
|
隔离开关开合小电容电流 |
A |
2 | ||||
|
隔离开关开合小电感电流 |
A |
1 | ||||
|
接地开关开合感应电流能力（B类） |
电磁感应 |
感应电流 |
A |
80 | ||
|
感应电压 |
kV |
2 | ||||
|
开断次数 |
次 |
10 | ||||
|
静电感应 |
容性电流 |
A |
2 | |||
|
感应电压 |
kV |
8 | ||||
|
开断次数 |
次 |
10 | ||||
|
分闸时间 |
s |
12±2 | ||||
|
合闸时间 |
s |
12±2 | ||||
|
机械寿命 |
次 |
≥10000 | ||||
|
辅助和控制回路短时工频耐受电压 |
kV |
2 | ||||
|
无线电干扰电压 |
μV |
≤500 | ||||
|
接线端子静态机械负荷 |
水平纵向 |
N |
4000 | |||
|
水平横向 |
2000 | |||||
|
垂直 |
1500 | |||||
|
安全系数 |
|
静态2.75，动态1.7 | ||||
|
支柱绝缘子 |
爬电距离 |
mm |
Ⅲ级13750、Ⅳ级17050 | |||
|
电(干)弧距离 |
≥3800 | |||||
|
S/P |
|
≥0.9 | ||||
|
抗弯 |
kN |
≥8 | ||||
|
|
|
|
|
|
|
|
