ZF27-1100（L）/Y6300-50型气体绝缘金属封闭开关设备
一、产品描述及功能优势
1、公司通过引进国外先进技术，成功研制出ZF27-1100（L）/ Y6300-50型气体绝缘金属封闭开关设备（GIS）；
2、设备由断路器、隔离开关、接地开关、电流互感器、母线、套管、避雷器组成。额定电流6300A、额定短路开断电流50kA，额定短路开断电流下的累计开断次数达到16次隔离开关、母线通流能力达到8000A，代表了世界同类产品的最高水平；

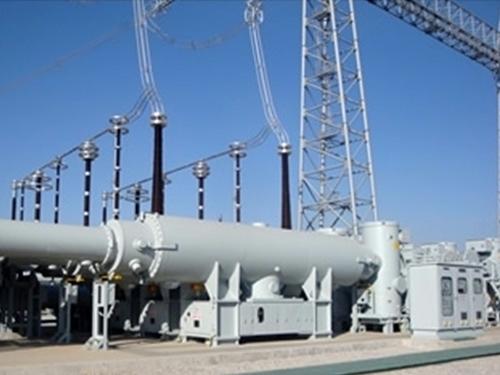

3、在中国首个特高压交流试验示范工程中，平高电气成功研制出国内首台（套）1100kV GIS开关设备，圆满完成了晋东南变电站2个间隔1100kV GIS的供货任务，并安全投入运行，为特高压交流试验示范工程的顺利建设、运行提供了有力保障。
二、产品技术参数表
参数名称 | 单位 | 参数值 | |
额定电压 | kV | 1100 | |
额定电流 | A | 6300（隔离开关、母线8000） | |
额定短时耐受电流 | kA | 50 | |
额定峰值耐受电流 | kA | 135 | |
额定短时工频耐受电压（有效值） | 相对地 | kV | 1100 |
断口间 | kV | 1100（+635） | |
额定操作冲击耐受电压（峰值） | 相对地 | kV | 1800 |
断口间 | kV | 1675（+900） | |
额定雷电冲击耐受电压（峰值） | 相对地 | kV | 2400 |
断口间 | kV | 2400（+900） | |
SF6气体额定压力（20℃）表压 | 断路器 | MPa | 0.65 |
其余气室 | MPa | 0.45 | |
额定短路持续时间 | | S | 2 |
SF6气体年漏气率 | | % | ≤0.5% |
