核心产品——电力能效监测终端
产品简介
PG-ET01 采集处理电力用户用电系统的电气量和非电气量(如流量、压力、温度、湿度等)信息，并能与电力能效信息集中与交互终端进行数据交互的装置，简称监测终端。为电力用户、社会节能服务机构、各级政府等提供能效服务，为电力需求侧管理与节能减排工作提供技术支撑。
产品特点
具备三相多功能电能表的全部计量与测量功能。
具备谐波、不平衡度等监测功能，供电质量随时掌控。
无线通信，组网简单，运行稳定。
具备三相电缆温度监测功能，预防火灾，杜绝用电安全隐患。
具备漏电流监测功能，让供电更加可靠。

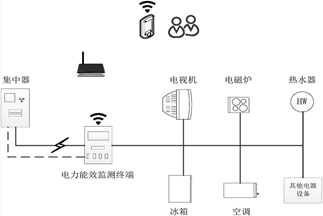

PG-E01电力能效监测终端 产品安装示意图
产品参数
|
项目 |
技术指标 | |
|
接线形式 |
三相三线、三相四线、单相 | |
|
测量 |
电压 |
参比电压Un：AC380V、AC220V、AC100V、AC57.7V ；测量范围：10V~700V；功耗：< 0.05VA(单相) ；精度：RMS 0.2 % ；分辨率：0.01V 。 |
|
电流 |
额定电流In：0.3A、1A、1.5A、5A；测量范围：0.001In ~ 10A 功耗：< 0.05VA(单路额定电流)；精度：RMS 0.2 % ；分辨率：0.001A 。 | |
|
功率 （有功/无功/视在） |
精度：0.5%；分辨率：0.001kW/kVar/kVA 。 | |
|
电网频率 |
测量范围：45 Hz~65 Hz；精度：0.2%；分辨率：0.01 Hz。 | |
|
谐波 |
次数：2~50次；精度：A级；分辨率：0.01 %。 | |
|
计量 |
有功电能 |
准确度等级：0.5S；分辨率：0.01 kWh。 |
|
无功电能 |
准确度等级：2级；分辨率：0.01 kvarh 。 | |
|
数字信号 |
电能脉冲输出 |
2路电能（有功和无功）脉冲输出 ；光耦隔离，4000VRMS。 |
|
开关量输出 （选配） |
2路电磁继电器输出 ；常开型 ；触点容量：AC 250V /3A；DC 30V /3A 。 | |
|
开关量输入 （选配） |
4路干接点输入 ；光耦隔离，4000VRMS 。 | |
|
通信 |
上行通信 |
接口类型：RS485 ；通信速率：1200bps~38400bps 规约：《电力能效监测系统技术规范 第3-2部分 电力能效监测终端通信协议》。 |
|
下行通信 |
接口类型：RS485 ；通信速率：1200bps~38400bps 规约：无。（注：协议通过中继转发功能承载）。 | |
|
维护通信 |
接口类型：远红外 ；通信速率：1200bps 规约：《电力能效监测系统技术规范 第3-2部分 电力能效监测终端通信协议》。 | |
|
环境 |
工作温度 |
-25℃~+60℃ |
|
极限工作温度 |
-35℃~+70℃ | |
|
相对湿度 |
≤ 95%（无凝露） | |
|
其他 |
时钟 |
< 0.5秒/天 |
|
工作电源 |
交流或直流电源 ；输入最大范围：40V~420V ；功耗：≤1W，2VA 。 | |
|
尺寸 |
外形尺寸(mm)：96×96×95；开孔尺寸(mm)：92×92。 | |
|
重量 |
约450g | |
