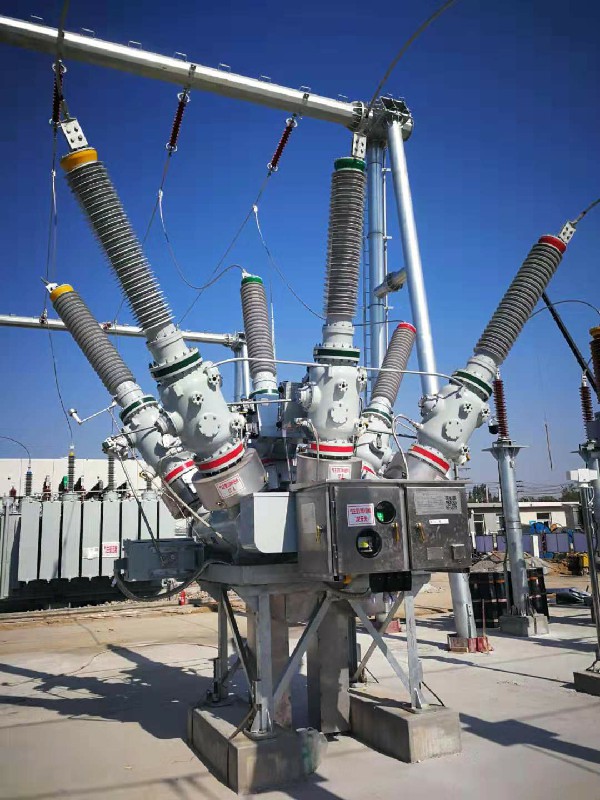

ZHW1系列PASS（Plug And Switch System，接插式开关电器）型复合式组合电器，是一种介于GIS和AIS之间的新型高压开关设备。是我公司根据我国目前输变电形势需求、城网改造发展较快和城市用地的局限性，以及铁道电气化建设快速发展的要求而自主研发的新产品，满足电网改造、扩建、升级和新建的各种需求。产品的设计符合GB及DL的相关标准要求。

技术特点：

1.一次设备独立模块化设计，可满足典型设计方案中的各种主接线要求，适合发电厂、变电站的新建、扩建或改造工程及铁道电气化建设，特别适用于老旧变电站升级改造，减少施工难度和投资规模。

2.紧凑型、小型化、轻量化设计，可实现整机运输，节省占地面积，占地面积仅为常规敞开式开关站的45%左右。

3.高可靠性、少维护量、现场布置灵活。

4. 工厂化整机预装、测试，减少现场安装、调试环节。

5. 断路器采用三相机械联动操作，配备弹簧机构，具有操作功低、维护量少，绿色环保等特点，机械寿命可以达到10000次。

6. 隔离开关与接地开关集成在一起，组成了一个三工位开关，共用一个操动机构，减少了组件的数量，合理的结构布局提高了产品的可靠性。

7. 隔离开关具有开合容性、感性小电流，切合母线转换电流的能力。

8.进出线通过套管与设备相连，可选用复合绝缘套管和瓷质套管，与GIS设备相比，省略了封闭式母线，SF₆气体用量少（不足GIS用量的50%），绿色环保同时经济。

主要技术参数
