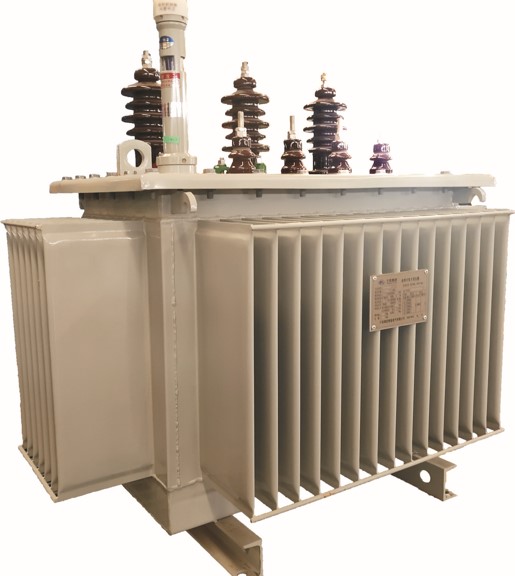

SBH15非晶合金油浸式变压器
高过载变压器优化配变结构，通过增加变压器高、低压绕组油道数量，降低绕组对油的温升，防止变压器过载后绕组局部空气的温升，提过选用耐高温绝缘材料，增强配电变压器耐高温能力，达到提高变压器过载的设计方法。
在正常温升要求的基础上，满足1.5倍额定容量6h（负荷上升和下降阶段各3h）、1.75倍额定容量3h（负荷上升和下降阶段各1.5h）、2.0倍额定容量1h阶段性连续运行，且不影响变压器正常使用寿命。
主要技术参数：
|
序号 |
名 称 |
单位 |
标准参数值 |
|
1 |
变压器型号 |
|
S13-M(F)-（）/10GZ |
|
2 |
铁心材质 |
|
冷轧取向硅钢片 |
|
3 |
铁心结构 |
|
叠铁心 |
|
4 |
高压绕组 |
kV |
10或10.5（具体见合同） |
|
5 |
低压绕组 |
kV |
0.4 |
|
6 |
联结组 |
|
Dyn11 |
|
7 |
额定频率 |
Hz |
50 |
|
8 |
额定容量 |
kVA |
见合同 |
|
9 |
相数 |
|
3 |
|
10 |
调压方式 |
|
无励磁 |
|
11 |
调压位置 |
|
高压侧 |
|
12 |
调压范围 |
|
±2×2.5 |
|
13 |
中性点接地方式 |
|
不接地 |
|
14 |
冷却方式 |
|
ONAN |
|
15 |
高压绕组雷电全波冲击电压（峰值） |
kV |
75 |
|
16 |
高压绕组雷电截波冲击电压（峰值） |
85 | |
|
17 |
高压绕组额定短时工频耐受电压（有效值） |
kV |
35 |
|
18 |
低压绕组额定短时工频耐受电压（有效值） |
kV |
5 |
