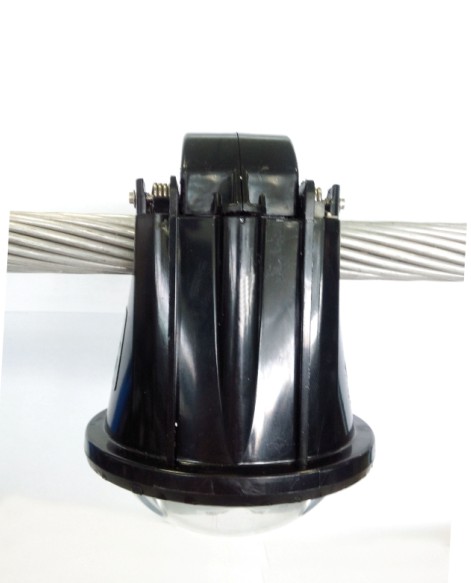

架空型故障指示器
架空型故障指示器（JYL-PG、JJW-PG、JYW-PG）是我公司新型产品，属于10kV配网设备，广泛用于10kV架空线路中。其功能是用来指示故障电流的装置，通过检测短路电流的特征来判别、指示短路故障。
产品使用环境
1．使用地点：户外。
2．周围空气温度：-40℃～ +75℃。
3.相对湿度：日相对湿度平均值不大于95%；月相对湿度平均值不大于90%。
4.IP防护等级：采集单元防护等级满足IP67，汇集单元满足IP55。
技术参数
表1
|
项目 |
指标 |
|
线路电压 |
3kV~35kV |
|
负荷电流 |
1A~600A |
|
最大短路电流 |
30kA/2s |
|
导线直径 |
8mm~41mm（绝缘线、裸导线） |
|
工作环境 |
正常工作温度：－25℃～＋60℃ |
|
极限工作温度：－40℃～＋70℃ | |
|
相对湿度：10～100% | |
|
大气压力：63.0kPa～108.0kPa | |
|
复位时间 |
1h~48h（默认24h），智能复归（即恢复送电以后立即复归） |
|
可动作次数 |
3000 |
|
防护等级 |
IP67 |
|
重量 |
≤1000g |
|
使用寿命 |
≥ 8年 |
|
无线通信距离 |
≥100m |
|
电流，电场录波 |
具备 |
|
零序电流合成 |
具备 |
|
遥测精度 |
1) 负荷电流为0A～300A时，测量误差为±3A。 2) 负荷电流为300A～600A时，测量误差为±1%。 |
|
三相同步精度 |
<100μs |
|
静态电流 |
≤80uA |
|
结构 |
外形尺寸：114.6mm*158mm |
|
密封式设计，防水防紫外线阻燃材料 |
1.本地通信：线路上的采集单元和汇集单元可无线通信，通信距离大于100米。
2.检测短路故障：
过流突变法，自动跟踪负荷电流，不用设置动作参数；
过流速断法，防止重合闸涌流误动和小电流突变拒动。
3.检测接地故障：检测接地瞬间暂态电流，识别接地故障。
4.采用双CT结构：电子式电流互感器用于测量，电磁式互感器用于取电，增加测量精度和运行稳定度
5.具备三相对时录波功能：三相录波同步进度小于200uS
6.具备零序电流合成功能：接地检测判据引入零序电流判据，增加接地检测准确率
7.具备电池电压低告警功能
8.具备无电池5A全功能运行功能：对于电池失效的采集单元，只要线路电流大于5Ａ，采集单元就可以全功能运行。
9.大容量后备电容：后备电容器在充满电的情况下，可维持采集单元全功能运行12小时
10.自动复位：1h～48h出厂可设，或者智能复归（即恢复送电以后立即复归）。
11.带电装卸：使用标准的绝缘操作杆无需特殊工具。
12.显示方式：LED发光，翻牌显示。
