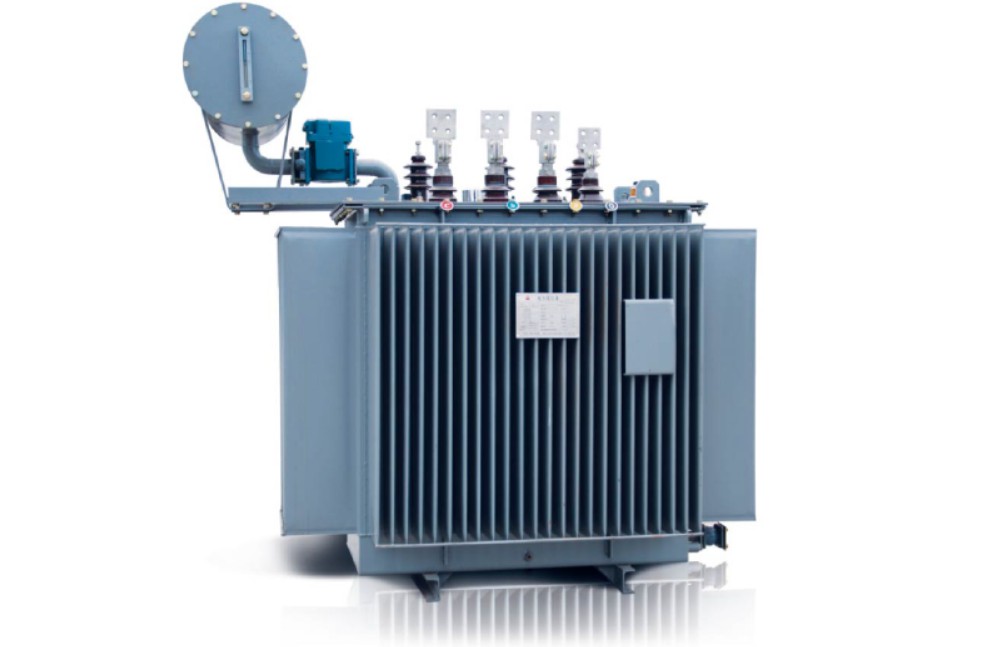

S11(13)型三相全封闭油浸式配电变压器

S11-M，S13-M系列三相全密封油浸式配电变压器。铁芯采用优质冷轧硅钢板，全斜接缝无穿孔结构，线圈采用优质无氧铜制成，绝缘采用新工艺，新材料，从而使空载、负载损耗明显降低，性能和结构更加可靠和优越。其中S13-M系列产品满足《GB 20052-2013变压器能效限值》国家标准要求，符合 1级能效标准。该产品广泛应用于城乡工农业电网输电。

产品性能及结构特点描述

1.经济性能好：S11~S13系列产品在S9系列的基础上，空载损耗平均降低了30%，空载电流比S9下降70%-85%。

2.使用寿命长：变压器油箱采用全密封结构，邮箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触，延长了使用寿命。

3.占地面积小：S11-M,S13-M系列变压器邮箱采用波纹板式散热器，当油温变化时波纹板热胀冷缩可取代储油柜的作用，且波纹板式邮箱外形美观，占地面积小。

主要技术参数：

S11系列10kV级无励磁调压变压器技术参数表：

额定容量 (kVA) Rated Capacity	电压组合 Voltage Combined			联结组标号 Vector-group	空载损耗（W） No-load Loss	负载损耗（W）75℃ Load loss	空载电流（%） No-load current	短路阻抗（%） Short-circuit Impendence
	高压HV (kV)	高压分接范围 Tapping Ranges	低压LV (kV)
50	10	±5% ±2x2.5%	0.4	Dyn11 Yyno	130	910/870	0.75	4.0
100					200	1580/1500	0.65
200					340	2730/2600	0.50
400					570	4520/4300	0.45
500					680	5410/5150	0.40
630					810	6200	0.40	4.5

S13系列10kV级无励磁调压变压器技术参数表：

额定容量 (kVA) Rated Capacity	电压组合 Voltage Combined			联结组标号 Vector-group	空载损耗（W） No-load Loss	负载损耗（W）75℃ Load loss	空载电流（%） No-load current	短路阻抗（%） Short-circuit Impendence
	高压HV (kV)	高压分接范围 Tapping Ranges	低压LV (kV)
50	10	±5% ±2x2.5%	0.4	Dyn11 Yyno	100	730/695	0.35	4.0
100					150	1265/1200	0.20
200					240	2185/2080	0.20
400					410	3615/3440	0.20
500					480	4330/4120	0.15
630					570	4960	0.4	4.5
