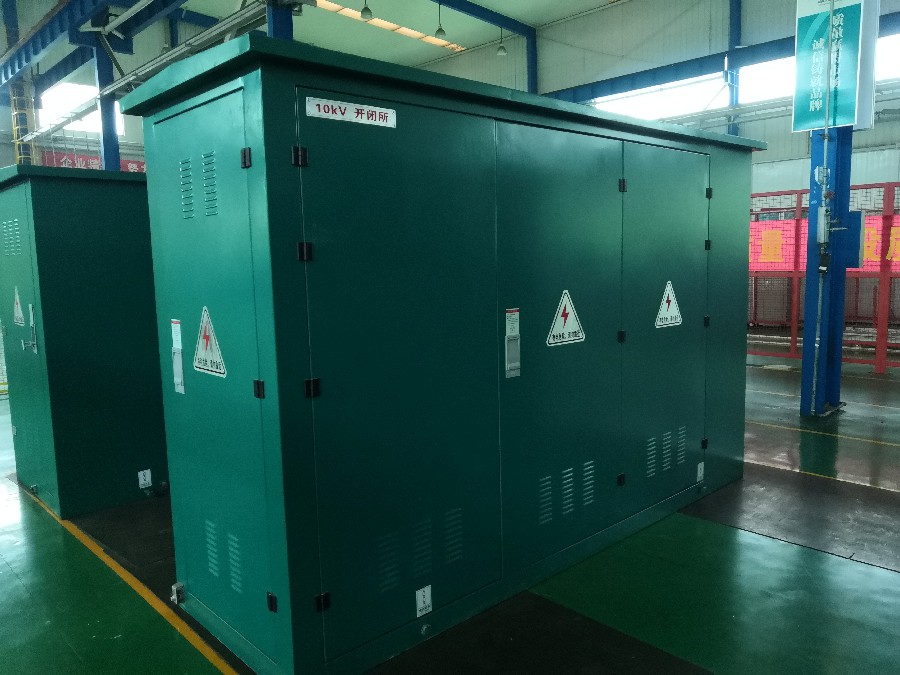

XGW□-12系列箱式开闭所
主要产品特点:
1、预装小型化
设备实现工厂内组装、试验、调试、产品可实现快速就位,避免现场繁锁的检验和调试,缩短施工周期,产品结构紧凑,方案合理,既确保功能完善,又最大限度的减小设备尺寸,实现产品小型化;
2、方案灵活
能根据城市配网需求,将断路器、隔离开关、负荷开关、二次设备等进行有机组合,形成完善的方案组合,满足电网配电需求;
3、智能化
户外环网柜能提供以下参数,并与远程终端控制系统(RTU)结合,实现配网自动化功能。
(1)模拟量接口:电流互感和电压互感器二次电流、电压量;
(2)状态量接口:开关分合状态、开关储能状态;
(3)控制量接口:能进行分闸和合闸控制;
(4)操作电源:为开关操作提供电源和交流失电后,能满足配电自动化系统对通讯的需要。
序号 |
项 目 |
单位 |
技术参数 | |
1 |
额定电压 |
kV |
12 | |
2 |
额定频率 |
Hz |
50 | |
3 |
额定电流 |
A |
630 | |
4 |
1min 工频耐压 |
相间、相对地 |
kV |
42 |
断口间 |
48 | |||
5 |
雷电冲击耐受电压(峰值) |
相间、相对地 |
kV |
75 |
断口间 |
85 | |||
6 |
额定短路关合电流(峰值) |
kA |
50 | |
7 |
额定短时耐受电流 |
kA/s |
20/4 | |
8 |
柜体及外壳防护等级 |
IP44 |
