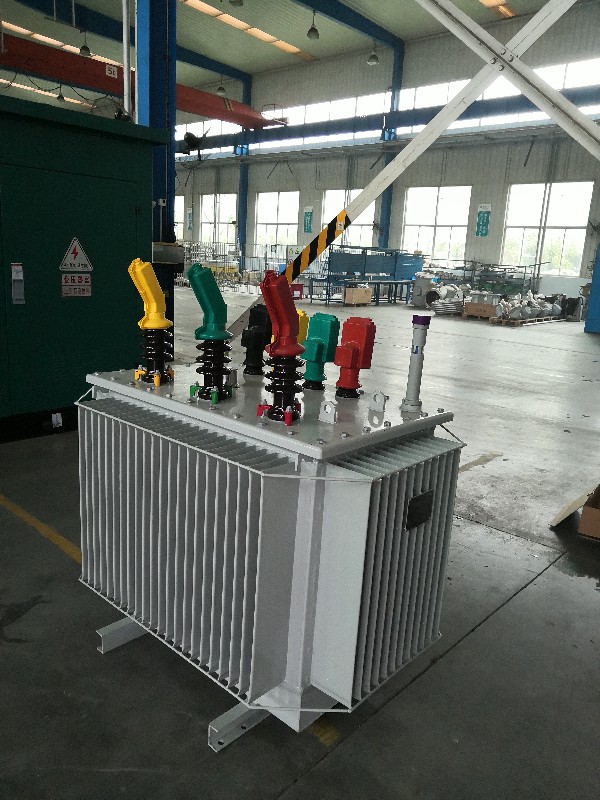

S13-M系列全密封油浸式变压器

主要产品特点：

S13系列全密封油浸式变压器，铁芯采用优质高导磁冷轧晶粒取向硅钢片，45°全斜接缝跌装而成，空载损耗与S11变压器相比可下降30%以上，空载励磁电流下降50%以上，噪音下降10db以上。该系列产品性能优越，运行噪音小，结构紧凑，是新一代环保高效节能产品，适用于城乡、工矿企业电网改造，更适用于紧凑型预装式箱式变电站用变压器。

1、全密封，寿命长、体积小；

2、损耗低，运行成本低；

3、噪音低、免维护；

主要技术参数：

额定容量（kVA）	电压组合及分接范围			联结组标号	空载电流（%）	空载损耗（W）	短路阻抗（%）	负载损耗（KW）	声级（db）	长×宽×高(mm)	重量（kg）	轨距横向×纵向（mm）
额定容量（kVA）	高压（kV）	高压分接范围（kV）^（	低压kV	联结组标号	空载电流（%）	空载损耗（W）	短路阻抗（%）	负载损耗（KW）	声级（db）	长×宽×高(mm)	重量（kg）	轨距横向×纵向（mm）
30	6 6.3 10 10.5 11	±5 ±2×2.5	0.4	Yyn0Dyn11	1.4	0.08	4	0.6	50	730×420×900	280	400×400
50					1.2	0.1		0.87	50	730×445×1020	390	400×400
63					0.97	0.11		1.04	50	790×455×1070	440	400×450
80					0.97	0.13		1.25	52	820×490×1070	495	400×450
100					0.97	0.15		1.5	52	870×520×1100	600	450×550
125					0.84	0.17		1.8	54	935×560×1135	690	450×550
160					0.84	0.2		2.2	54	970×580×1200	780	450×550
200					0.74	0.24		2.6	56	1040×630×1280	908	450×550
250					0.64	0.29		3.05	56	1135×710×1230	1043	550×650
315					0.64	0.34		3.65	58	1175×760×1280	1190	550×650
400					0.54	0.41		4.3	58	1255×830×1310	1430	550×650
500					0.54	0.48		5.15	60	1320×860×1365	1648	550×750
630					0.54	0.57	4.5	6.2	60	1450×910×1400	2027	650×750
800					0.48	0.7		7.5	62	1520×990×1460	2316	650×850
1000					0.42	0.83		10.3	62	1740×1220×1500	2600	650×850
1250					0.36	0.97		12	65	1820×1260×1540	2890	650×850
1600					0.36	1.17		14.5	59	1890×1320×1620	3380	750×850
注1：以上尺寸仅供参考，以实际生产为准
