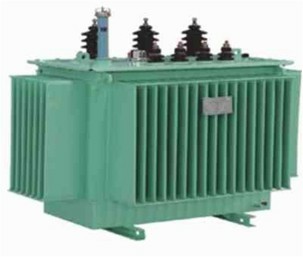

S(B)H15-M系列非晶合金油浸式变压器
主要产品特点：
1、变压器铁心用非晶合金带材卷制而成的，空载损耗比S9型变压器降低75%左右，空载电流下降约80%；
2、变压器低压采用铜箔线圈，增强变压器承受短路的能力；
3、变压器铁心采用Dyn11,减少谐波对电网的影响，改善供电质量；
4、变压器箱体采用全密封结构，延长使用寿命，免维护；
5、变压器采用真空油，完全排除线圈中的气泡，确保绝缘性能的稳定；
6、每台变压器出厂前都进线峰值电压符合国家标准的全波雷电冲击试验，确保变压器完全可靠运行。
|
额定容量 （kVA） |
电压组合及分接范围 |
联结组 ）标号 |
空载电流 （%） |
空载损耗 （W） |
短路阻抗 （%） |
负载损耗 （KW） |
长×宽×高(mm) |
重量 （kg） |
轨距横向×纵向 （mm） | ||
|
高压 （kV） |
高压分接范围 （kV）（ |
低压kV | |||||||||
|
30 |
6 6.3 10 10.5 11 |
±5 ±2×2.5 |
0.4 |
Dyn11 |
1.7 |
0.033 |
4 |
0.600 |
915×850×830 |
405 |
550×550 |
|
50 |
1.3 |
0.043 |
0.870 |
1040×775×870 |
515 |
550×550 | |||||
|
63 |
1.2 |
0.050 |
1.040 |
1010×810×875 |
570 |
550×550 | |||||
|
80 |
1.1 |
0.060 |
1.250 |
1060×825×910 |
635 |
550×550 | |||||
|
100 |
1.0 |
0.075 |
1.50 |
1140×830×855 |
745 |
550×550 | |||||
|
125 |
0.9 |
0.085 |
1.800 |
1105×880×950 |
830 |
550×550 | |||||
|
160 |
0.7 |
0.100 |
2.200 |
1125×880×1000 |
935 |
550×550 | |||||
|
200 |
0.7 |
0.120 |
2.600 |
1235×895×1020 |
1090 |
660×660 | |||||
|
250 |
0.7 |
0.140 |
3.050 |
1290×895×1065 |
1250 |
660×660 | |||||
|
315 |
0.5 |
0.170 |
3.650 |
1375×835×1110 |
1465 |
660×660 | |||||
|
400 |
0.5 |
0.200 |
4.300 |
1415×915×1245 |
1710 |
660×820 | |||||
|
500 |
0.5 |
0.240 |
5.150 |
1360×1035×1175 |
1985 |
660×820 | |||||
|
630 |
0.3 |
0.320 |
4.5 |
6.200 |
1530×1115×1305 |
2390 |
820×820 | ||||
|
800 |
0.3 |
0.380 |
7.500 |
1875×1205×1360 |
2755 |
820×1070 | |||||
|
1000 |
0.3 |
0.450 |
10.300 |
2035×1515×1355 |
3235 |
820×1070 | |||||
|
1250 |
0.2 |
0.530 |
12.000 |
2135×1515×1430 |
3815 |
820×1070 | |||||
|
1600 |
0.2 |
0.630 |
14.500 |
2255×1535×1500 |
4620 |
820×1070 | |||||
|
注1：以上尺寸仅供参考，以实际生产为准 | |||||||||||
