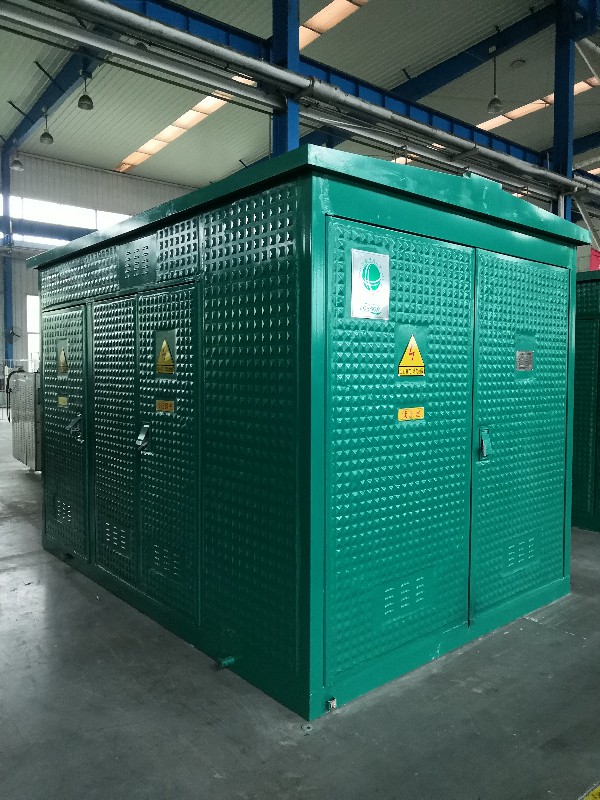

YB系列箱式变电站（欧式箱变）
主要产品特点：
1、本产品具有成套性强、体积小、结构紧凑、运行安全可靠、以及可移动等特点，占地面积仅为同容量 常规土建式变电站的1/10-1/5，大大减小了建设费用。
2、箱式变电站安装简单，供电迅速、设备维 修简单，特别是它可以深入负荷中心，对提高质量、减少电能损失、增强供电的可靠性及对配电网络改造都是十分重要的。
3、在配电系统中可用于环网配电系统。也可用于双电源或终端配电系统。是目前城乡变电 站建设和改造的首选新型成套设备。
|
序号 |
项目 |
单位 |
高压电器（技术参数） |
变压器(技术参数) |
低压电器(技术参数) |
|
1 |
额定电压 |
kV |
6:10 |
6/0.4;10/0.4 |
0.4 |
|
2 |
额定容量 |
kVA |
|
200-1600 |
|
|
3 |
额定电流 |
A |
630 |
|
100-2000 |
|
4 |
额定开断电流 |
A |
负荷开关630A |
|
15-63 |
|
KA |
组合电器取决于熔断器 | ||||
|
5 |
额定短时耐受电流 |
kA |
20X2 |
200-400kVA |
15X1 |
|
12.5X4 |
>400kVA |
30X1 | |||
|
6 |
额定峰值耐受电流 |
kA |
31.5；50 |
200-400kVA |
30 |
|
>400kVA |
63 | ||||
|
7 |
额定关合电流 |
kA |
31.5；50 |
|
|
|
8 |
工频耐压（1min） |
kV |
相对地及相间42 |
油浸式35 |
≤300V,2 |
|
隔离断口48 |
干式28 |
>300V，2.5 | |||
|
9 |
雷电冲击耐压 |
kA (峰值) |
相对地及相间75 |
|
|
|
隔离断口85 | |||||
|
10 |
箱体防护等级 |
|
IP3X |
IP2X |
IP30 |
|
11 |
噪声水平 |
dB |
|
油浸式<55 |
|
|
干式<65 | |||||
|
备注：变压器容量小于200kV时，项目5.6不做要求 | |||||
