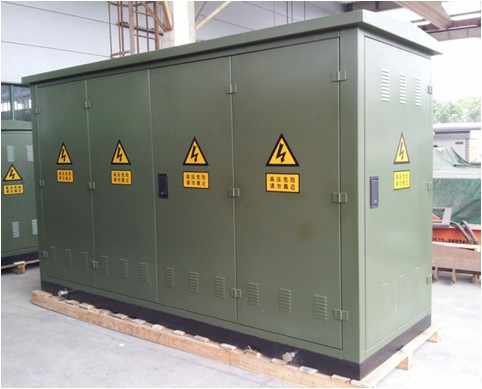

XGW□-12户外箱型固定式开闭所亦称环网箱，将10kV SF6环网柜、电流互感器、电压互感器、自动化站所终端（DTU）及指示仪表等安装调试好装入一个可移动、密封、防潮防凝露的非金属GRC或不锈钢箱体内，从而实现了城市配电网中一、二次系统的集成化，缩短了建设周期，大大提高了城市电网运行的可靠性。

XGW□-12户外箱型固定式开闭所的性能指标达到GB/T17467《高压/低压预装式变电站》及IEC466：《额定电压1kV以上38kV以下交流绝缘封闭开关设备和控制设备》的要求。

产品特点：

1.结构紧凑、安装简捷，施工周期短、运行费用低、无污染、少占地、少维护、使用寿命长。

 2.组合灵活，可按用户及实际情况布置成形。

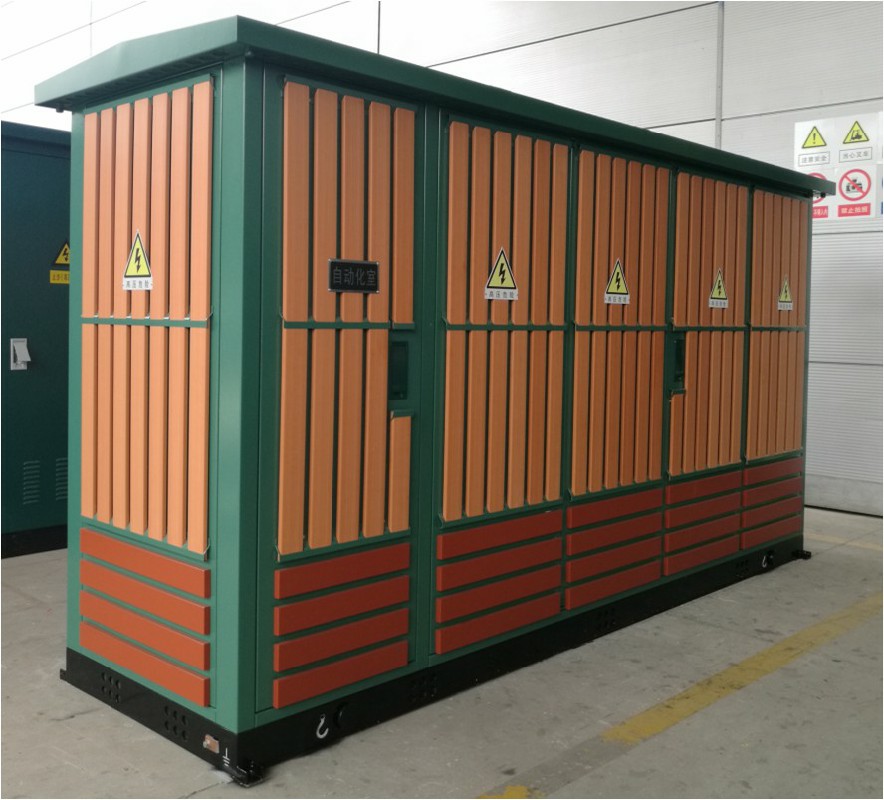

3.产品外形美观大方，能与外界环境相协调，箱体可按要求选用不可燃的GRC材料加工，也可金属箱体外侧镶嵌装饰条。

4.金属箱体可为常规焊接式结构，也可为拼装式结构；拼装式结构采用螺栓或铆钉连接，既便于组装又方便更换损坏的部件；特殊的顶盖设计具有隔热、保温和防凝露滴落功能。

5.箱体采用自然风冷设计，下进风顶出风通风结构，顶部采用双层通风结构，使得箱体具有很好的通风散热效果。

6.环网箱内采用我司自主品牌环网柜，其体积小，操作简单、方便，结构合理，灭弧能力强。能在较恶劣的环境下运行。设备正面有模拟线路及压力表，开关状态可一目了然，其所有带电部件封闭在不锈钢箱体内，无须担心凝露问题，可30年免维护；

8.环网柜底部电缆位置设有无缝钢管，管内按电缆直径配设电缆密封装置，以防止电缆沟水汽进入柜内形成凝露。

9.环网箱内可加装馈线远程终端（FTU）、站所终端（DTU）等，并配置信号传输装置来实现智能控制。

使用环境：

海拔高度：常规不超过1000m；

周围空气温度：上限+40℃，下限-30℃；

风压：不超过700Pa （风速不超过34m/s）；

地震：水平加速度不大于0.4m/s,垂直加速度不大于0.2m/s；

安装地点无火灾,爆炸危险,化学腐蚀及剧烈震动。

技术参数：

二进四出标准型箱开参考尺寸：

4200mm（长）*1150mm（宽）*2500mm（高）

实际外形尺寸按供货要求定制。
