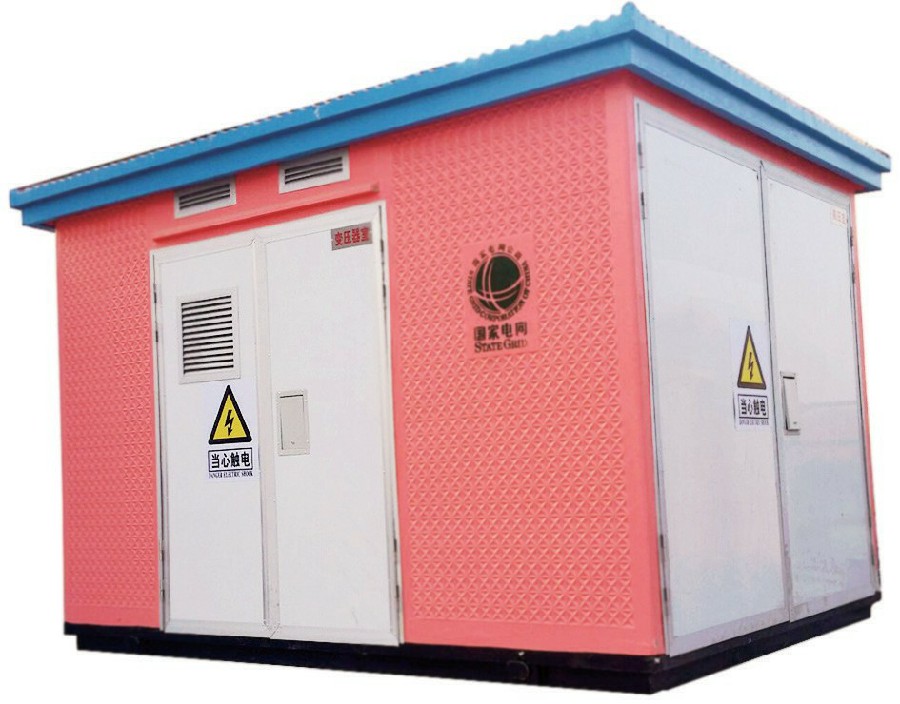

欧式预装式变电站设备
主要产品特点：
1.占地面积小、施工周期短、投资费用低；
2.自动化程度高：可实现遥信、遥测、遥控、遥调功能，达到无人值守的目的；
3.外观美观，与周边环境协调统一；
4.抗防腐能力强，适用于沿海。山区等高盐雾、高湿度等恶劣环境；
5.外壳由金属和玻纤水泥等供客户选择；
6.系统组合方式灵活，满足客户多样化需求，根据客户要求，高压室可以安装环网柜或者充气柜;
7.变压器室采用自然或强迫通风方式，可根据温升要求进行选择；
主要技术参数：
|
|
项目 |
单位 |
参数 | ||
|
高压单元 |
额定电压 |
kV |
40.5 |
12 | |
|
额定频率 |
Hz |
50 |
50 | ||
|
主母线额定电流 |
A |
630、1250、2500 |
630、1250 | ||
|
1mim工频耐受电压 |
kV |
95/118 |
42/48 | ||
|
雷电冲击耐压 |
kV |
185/215 |
75/85 | ||
|
额定短路开断电流 |
kA |
20、25、31.5 |
20、25、31.5 | ||
|
低压单元 |
额定电压 |
V |
690、400、315、270 | ||
|
主回路额定电流 |
A |
400～2500 | |||
|
额定极限短路分断能力 |
kA |
50 | |||
|
额定短时耐受电流 |
kA/1s |
50/1s | |||
|
变压器单元 |
额定电压 |
kV |
35 |
10 | |
|
额定容量 |
kVA |
1000～2500 |
200～800 | ||
|
低压分裂方式 |
--- |
单/双分裂 |
单/双分裂 | ||
|
阻抗电压 |
% |
6.5 |
4/4.5 | ||
|
分接范围 |
% |
±2X2.5 |
±2X2.5 | ||
|
联接组别 |
--- |
Dyn11/Dyn11y11 |
Dyn11/Dyn11y11 | ||
|
箱壳 |
外壳防护等级 |
高压室 |
--- |
IP33 | |
|
低压室 |
--- |
IP33 | |||
|
变压器室 |
--- |
IP23 | |||
|
外壳尺寸 |
长 |
mm |
4200 |
3600 | |
|
宽 |
mm |
2600 |
2400 | ||
|
高 |
mm |
3150 |
2700 | ||
|
外壳级别 |
K |
5 | |||
