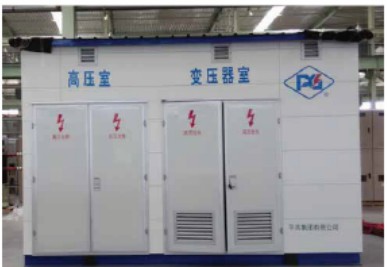

YBM□-12/0.4(F•R)-630型预装式变电站，它是将高压配电设备、变压器、低压配电设备等组合成紧凑型的成套配电装置，可用于额定电压12 kV，额定频率50 Hz的三相交流配电系统，可用于容量在630 kVA及以下的住宅小区、大型工地、高层建筑、工矿企业等场所。
使用环境
使用地点：户外
周围空气温度：-40℃～ +40℃
海拔高度：不超过1000 m
风速：不超过34 m/s
覆冰范围：不超过20 mm
抗震水平：AG3
污秽等级：不超过Ⅲ级
主要技术参数：
本体技术参数
|
序号 |
项目名称 |
单位 |
参数值 |
|
1 |
额定电压 |
高压主回路 |
kV |
12 |
|
低压主回路 |
0.4 |
|
2 |
额定电流 |
高压主回路 |
A |
36.4 |
|
低压主回路 |
909.3 |
|
3 |
额定频率 |
Hz |
50 |
|
4 |
额定短时耐受电流 |
高压主回路 |
kA |
20 [B] |
|
低压主回路 |
30 [B] |
|
接地回路 |
20 [B] |
|
5 |
额定峰值耐受电流 |
高压主回路 |
kA |
50 [B] |
|
低压主回路 |
63 [B] |
|
接地回路 |
50 [B] |
|
6 |
额定短路持续时间 |
高压主回路 |
s |
4 |
|
低压主回路 |
1 |
|
接地回路 |
2 |
|
7 |
额定短时工频耐受电压(1min,有效值) |
高压主回路 |
kV |
42(相间、对地)、48(断口) [A] |
|
变压器 |
35 [A] |
|
低压主回路 |
2.5 [A] |
|
辅助回路 |
2 [A] |
|
8 |
额定雷电冲击耐受电压(峰值) |
高压主回路 |
kV |
75（相间、对地）、85（断口） |
|
变压器 |
75 |
|
低压主回路 |
7.4 |
|
9 |
外壳级别 |
/ |
10 |
|
10 |
防护等级 |
|
IP33D |
|
11 |
噪声水平(声压级) |
dB |
≤50 （干变≤55） |
|
12 |
布置方式 |
/ |
目字型 |
|
13 |
外形尺寸（宽×深×高） |
mm |
3800×2700×2450 |
|
|
|
|
|
|
变压器技术参数
|
序号 |
项目名称 |
单位 |
参数值 |
|
1 |
型号 |
/ |
油浸式硅钢片变压器：S11-M.RL-630/10
油浸式非晶合金变压器：SBH-M-630/10-NX1
干式变压器：SCB11-RL-630/10 |
|
2 |
变压器容量 |
kVA |
630 |
|
3 |
额定电压 |
HV |
kV |
10 |
|
LV |
0.4 |
|
4 |
短路阻抗 |
% |
油浸式:4.5、干式:6 |
|
5 |
联结组标号 |
/ |
Dyn11 |
|
6 |
分接范围 |
kV |
±2×2.5 % |
|
7 |
空载损耗及偏差 |
W |
油浸式硅钢片变压器：810(≤3%)
油浸式非晶合金变压器：320(≤3%)
干式变压器：1170(≤3%) |
|
8 |
负载损耗及偏差 |
W |
油浸式硅钢片变压器(75℃)：6200(≤5%)
油浸式非晶合金变压器(75℃)：6200(≤5%)
干式变压器(120℃/140℃)：
5960/6400(≤5%) |
|
9 |
总损耗及偏差 |
W |
油浸式硅钢片变压器：7010(≤4%)
油浸式非晶合金变压器：6520(≤4%)
干式变压器(120℃/140℃)：
7170/7530(≤4%) |
高压开关技术参数
|
序号 |
项目名称 |
单位 |
参数值 |
|
负荷开关 |
组合电器 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定频率 |
Hz |
50 |
|
3 |
额定电流 |
A |
630 |
125 |
|
4 |
额定短时工频耐受电压（相间、对地/断口） |
kV |
42/48 |
|
5 |
额定雷电冲击耐受电压（相间、对地/断口） |
kV |
75/85 |
|
6 |
额定短时耐受电流 |
kA |
20 |
- |
|
7 |
额定峰值耐受电流 |
kA |
50 |
- |
|
8 |
额定短路持续时间 |
s |
4 |
- |
|
9 |
额定短路开断电流 |
kA |
20 |
31.5 |
|
10 |
额定短路关合电流 |
kA |
50 |
80 |
|
11 |
额定转移电流 |
A |
- |
1500 |
|
12 |
SF6气体额定压力（20℃表压） |
MPa |
0.05 |
|
|
|
|
|
|
低压开关技术参数
|
序号 |
项目名称 |
单位 |
参数值 |
|
1 |
框架断路器额定电流 |
A |
1250 |
|
2 |
塑壳断路器额定电流 |
A |
400 |
|
3 |
框架断路器/塑壳断路器额定运行短路分断能力 |
kA |
65/50 |
|
4 |
框架断路器额定峰值耐受电流 |
kA |
80 |
|
