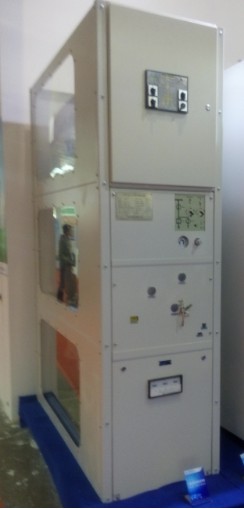

ZFN13-40.5型气体绝缘金属封闭开关设备
ZFN13-40.5(Z) 型气体绝缘金属封闭开关设备( 以下简称：户内GIS), 填补了国内40.5kV 级户内GIS 的空白，符合GB1984、GB3906、DL404、IEC-298 等标准要求。适用于交流50Hz，额定电压40.5kV 的户内电力系统中，用于切合负荷电流、过载电流、故障电流和隔离线路, 测量电压、电流,防护过电压等。尤其适合对供电质量要求高，环境污染严重的场所，如城市地铁、轻轨、高层建筑、重点用户的供电。
使用环境场所、执行标准
使用地点：户内；周围无火灾和爆炸隐患、无严重污秽及化学腐蚀的场所；
环境温度：-25℃～+40℃；
海拔高度（仅对低压辅助和控制设备）：不受海拔高度影响；
相对湿度：日平均不大于95%、月平均不大于90%；
抗震能力：地震烈度不超过8度；
主要技术参数
|
序号 |
分 类 |
单位 |
参数 | ||||
|
1 |
额定电压 |
kV |
40.5 | ||||
|
2 |
额定电流 |
A |
1250 |
2500 | |||
|
3 |
额定频率 |
Hz |
50 | ||||
|
4 |
额定绝缘 水平 |
1min额定短时工频耐受电压（有效值） |
端口间、极对地 |
KV |
95/118 | ||
|
额定雷电冲击耐受电压 （峰值） |
185/215 | ||||||
|
5 |
额定短路开断电流 |
kA |
25/31.5 |
25/31.5 | |||
|
6 |
额定短路关合电流 |
kA |
63/80 |
63/80 | |||
|
7 |
额定短路开断电流开断次数 |
次 |
30（E2） | ||||
|
8 |
主回路额定短路持续时间 |
s |
4 | ||||
|
9 |
主回路额定短时耐受电流 |
kA |
25/31.5 |
25/31.5 | |||
|
10 |
主回路额定峰值耐受电流 |
kA |
63/80 |
63/80 | |||
|
11 |
接地回路额定短路持续时间 |
s |
2 |
2 | |||
|
12 |
接地回路额定短时耐受电流 |
kA |
21.8/27.4 |
21.8/27.4 | |||
|
13 |
接地回路额定峰值耐受电流 |
kA |
54.8/68.4 |
54.8/68.4 | |||
|
14 |
额定操作顺序 |
/ |
O-0.3s-CO-180s-CO | ||||
|
15 |
SF6气体水分含量（体积分数） |
ppm |
≤250 | ||||
|
16 |
SF6气体年漏气率 |
% |
≤0.05 | ||||
|
17 |
SF6气体额定压力 |
MPa |
0.14 | ||||
|
18 |
SF6气体最低运行压力 |
0.1 | |||||
|
19 |
设计压力值 |
0.18 | |||||
|
20 |
断路器机械寿命 |
次 |
10000（M2） | ||||
|
21 |
三位置开关机械寿命（隔离合分/接地合分） |
各3000 | |||||
|
22 |
外形尺寸 |
mm |
600×1690×2500 | ||||
