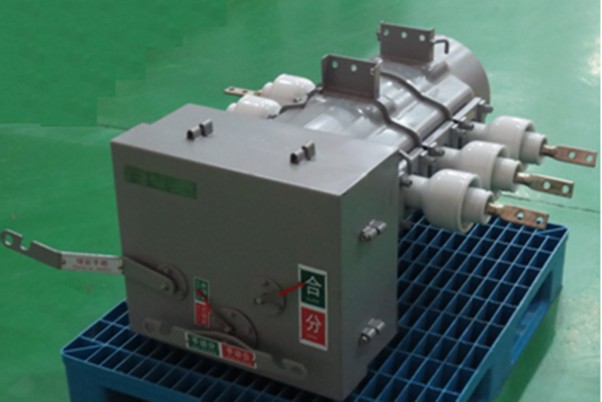

FZW□-12T630-20型真空负荷开关
本产品系三相交流50Hz，额定电压12kV的户外高压开关设备，适用于户外10kV配电线路，变电站及工矿企业配电系统的控制与保护，与测控及保护装置配合，可作为用户分界开关使用。该负荷开关配弹簧机构，性能稳定，动作可靠，尤其适用于频繁操作的场所。
使用环境
使用场所：户外柱上安装。
周围空气温度：-40℃～+55℃。
周围空气湿度： 日平均不大于95%，月平均不大于90%。
海拔高度：不大于3000m。
抗震水平：AG3。
空气污秽等级：Ⅳ级。
周围应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。
技术参数
|
序号 |
项目名称 |
单位 |
参数值 | |
|
1 |
额定电压 |
kV |
12 | |
|
2 |
额定频率 |
Hz |
50 | |
|
3 |
额定电流 |
A |
630 | |
|
4 |
额定短时工频耐受电压 |
极间、对地 |
kV |
42 [A] |
|
断口 |
48 [A] | |||
|
辅助回路和控制回路 |
2 [A] | |||
|
5 |
额定雷电冲击耐受电压(峰值) |
极间、对地 |
kV |
75 |
|
断口 |
85 | |||
|
6 |
额定短时耐受电流 |
kA |
20 | |
|
7 |
额定峰值耐受电流 |
kA |
50 | |
|
8 |
额定短路持续时间 |
s |
4 | |
|
9 |
额定开断电流 |
|
见表2 | |
|
10 |
主回路电阻 |
μΩ |
≤80 [B] | |
|
11 |
六氟化硫气体额定压力（ |
MPa |
0.02 | |
|
12 |
六氟化硫气体年漏气率 |
%/年 |
＜0.1 | |
|
13 |
外壳防护等级 |
|
IP67 | |
|
14 |
产品重量 |
kg |
105 | |
|
15 |
机械寿命 |
次 |
10000(M2) | |
