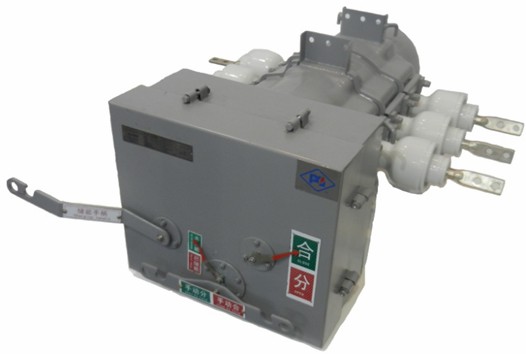

ZW□-12/T（D）630-20型真空断路器
本产品系三相交流50Hz，额定电压12kV的户外高压开关设备，适用于户外10kV配电线路，变电站及工矿企业配电系统的控制与保护，与测控及保护装置配合，可作为用户分界开关使用。该断路器配弹簧操动机构，性能稳定，动作可靠且寿命长，尤其适用于频繁操作的场所。
使用环境
使用地点：户外,无经常性的剧烈振动及易燃、易爆物质和化学腐蚀的影响。
周围空气温度：-40℃～+55℃。
周围空气湿度：日平均不大于95%，月平均不大于90%。
海拔高度：不超过3000m。
风速：不大于34m/s。
污秽等级：Ⅳ级。
抗震水平：AG3。
技术参数
|
序号 |
项 目 名 称 |
单位 |
参数值 | ||
|
1 |
额定电压 |
kV |
12 | ||
|
2 |
额定频率 |
Hz |
50 | ||
|
3 |
额定电流 |
A |
630 | ||
|
4 |
额定绝缘水平 |
额定短时工频耐受电压（1min，有效值） |
对地、极间 |
kV |
42 |
|
断口 |
kV |
48 | |||
|
辅助、控制回路 |
kV |
2 | |||
|
雷电冲击耐受电压(峰值) |
对地、极间 |
kV |
75 | ||
|
断口 |
kV |
85 | |||
|
5 |
额定短路开断电流 |
kA |
20 | ||
|
6 |
额定短路关合电流 |
kA |
50 | ||
|
7 |
额定短时耐受电流 |
kA |
20 | ||
|
8 |
额定短路持续时间 |
s |
4 | ||
|
9 |
额定峰值耐受电流 |
kA |
50 | ||
|
10 |
异相接地开断电流 |
kA |
17.4 | ||
|
11 |
额定失步开断电流 |
kA |
5 | ||
|
12 |
额定电缆充电开断电流 |
A |
25 | ||
|
13 |
额定操作顺序 |
|
O-0.3s-CO- 180s-CO | ||
|
14 |
机械寿命 |
次 |
10 000（M2级） | ||
|
15 |
电寿命 |
次 |
30（E2级） | ||
|
16 |
六氟化硫气体额定压力（表压,20℃） |
MPa |
0.02 | ||
|
17 |
外壳防护等级 |
|
IP67级 | ||
|
18 |
触头开距 |
mm |
9±1 | ||
|
19 |
触头超程 |
mm |
3±0.5 | ||
|
20 |
平均合闸速度(全开距） |
m/s |
0.65±0.2 | ||
|
21 |
平均分闸速度（刚分后6mm） |
m/s |
1.1±0.2 | ||
|
22 |
额定合闸时间 |
ms |
37±3 | ||
|
23 |
额定分闸时间 |
ms |
32±3 | ||
|
24 |
分闸同期性 |
ms |
≤2 | ||
|
25 |
合闸同期性 |
ms |
≤2 | ||
|
26 |
合闸弹跳时间 |
ms |
≤2 | ||
|
27 |
每极回路电阻 |
μΩ |
≤70 | ||
