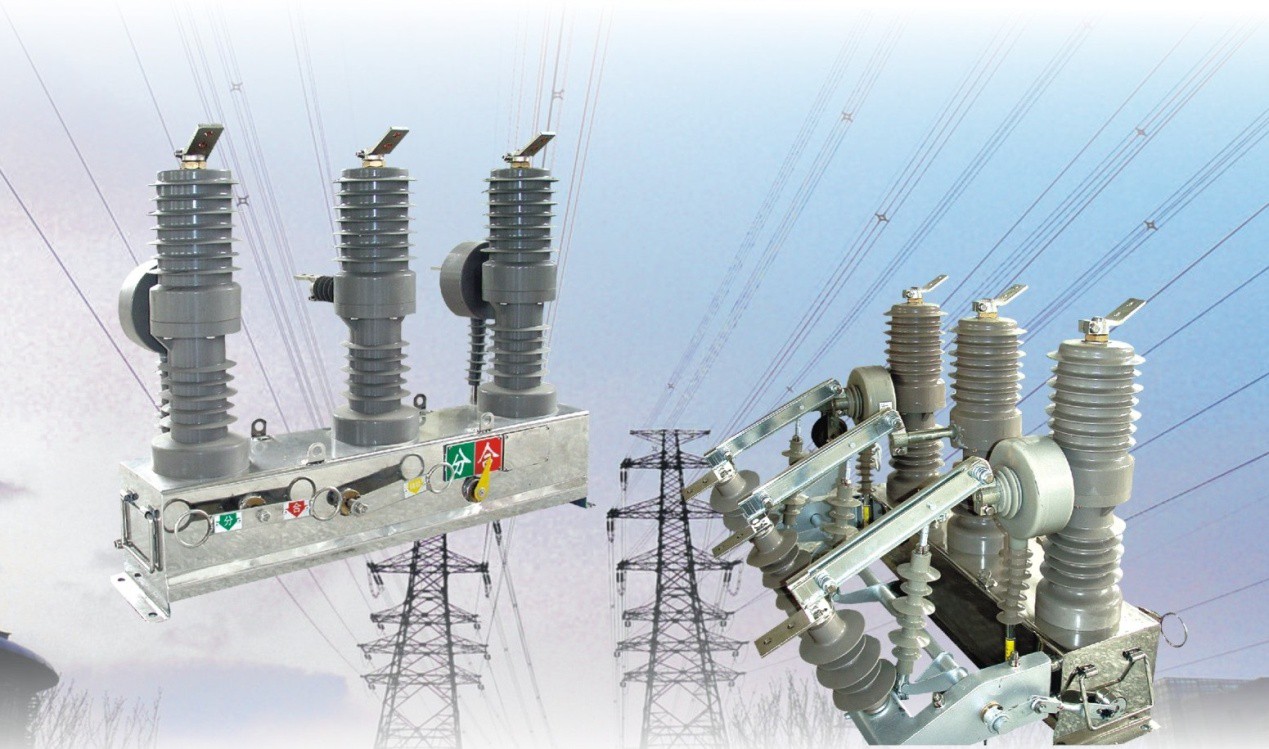

ZW32－12/T（M）1250-25真空断路器

ZW32－12/T（M）系列户外交流高压真空断路器（以下简称断路器）为额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。也可作为电网的分段开关，加装控制器后，可实现配网自动化。

使用环境

周围空气温度： -40℃～+40℃；

海拔高度：不超过1000m；

风压：不大于700Pa（相当于风速34m/s）；

污秽等级：Ⅳ级；

使用地点：装设户外，周围无火灾和爆炸隐患、无严重污秽及化学腐蚀的场所。

产品参数：

ZW32-12断路器产品参数表

序号	项目名称				单位	参数	重要度级别
1	额定电压				kV	12
2	额定电流				A	1250	[B]
3	额定频率				Hz	50
4	额定绝缘水平	主回路	1min工频耐受电压（有效值）	干试	kV	42（对地、极间、断口）	[B]
			1min工频耐受电压（有效值）	湿试		34（对地、极间、断口）	[B]
			雷电冲击耐受电压（峰值）			75（对地、极间、断口）	[B]
		辅助回路及控制回路1min 工频耐受电压（有效值）			V	2000	[B]
5	额定短路开断电流（有效值）				kA	25	[A]
6	额定短路关合电流（峰值）				kA	63	[A]
7	异相接地故障条件下的短路开断电流				kA	17.3	[A]
8	额定短时耐受电流				kA	25	[A]
9	额定短路持续时间				s	4	[A]
10	额定峰值耐受电流				kA	63	[A]
11	额定操作顺序					分-0.3s-合分180s-合分	[B]
12	额定短路开断电流开断次数				次	30	[A]
13	机械寿命				次	10000	[A]
14	每极回路电阻				μΩ	≤50（无互感器无隔离开关） ≤70（带互感器无隔离开关） ≤140（带互感器带隔离开关）	[B]
