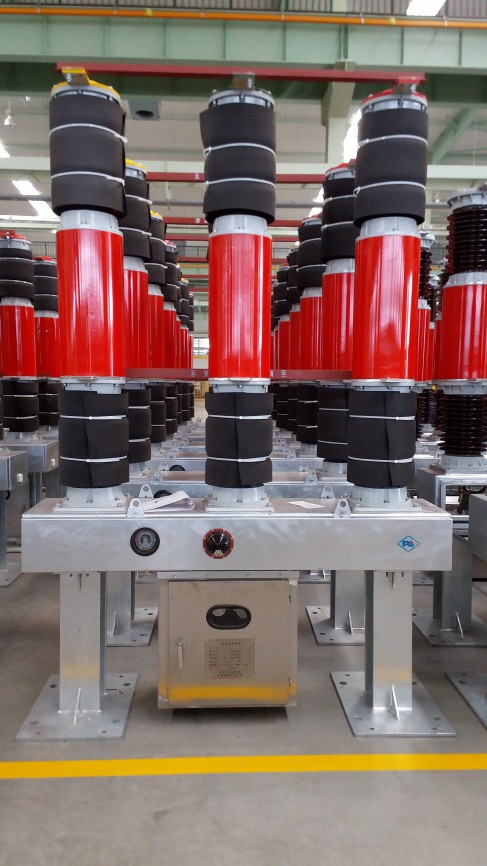

LW34C-40.5/T3150-40型户外高压六氟化硫断路器
LW34C-40.5型户外高压六氟化硫断路器为50Hz交流三极户外高压输变电设备，适用于35kV电力系统, 起控制和保护作用。可用于频繁操作场合，也可作为联络断路器用，该断路器配用CT35-F型弹簧操动机构。
主要特点
具有开断性能优良,燃弧时间短, 额定短路开断电流达40kA；
绝缘可靠；
机械可靠性高,灭弧能力强，能频繁操作；
开合电容器组电流630A无重燃；
可配3～12支内置式电流互感器，结构简单、体积小,不检修周期长；
底架采用整体表面处理工艺，外形美观，防腐能力强。
型号说明
LW34C-40.5/T3150-40
L——六氟化硫断路器
W——户外
34C——产品序列号及升级代号
40.5——额定电压
T——弹簧机构
3150——额定电流
40—额定短时耐受电流
使用环境条件
海拔高度: 3000 m及以下。
周围空气温度: -30～+40℃。
相对湿度: 日平均不大于95%,月平均不大于90%(25℃)。
风速:不大于700Pa（相当于34m/s）。
污秽等级：IV级;
没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。
技术参数
断路器的主要技术参数见表1到表4
表1
|
序号 |
项 目 名 称 |
单位 |
参 数 值 |
|
1 |
额定电压 |
KV |
40.5 |
|
2 |
额定绝缘水平 |
KV |
见表2 |
|
3 |
额定频率 |
HZ |
50 |
|
4 |
额定电流 |
A |
1600、3150 |
|
5 |
额定开断电流 |
KA |
见表3 |
|
6 |
额定短路持续时间 |
S |
4 |
|
7 |
额定短路开断电流下的累计开断次数 |
次 |
8 |
|
8 |
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
9 |
机械寿命 |
次 |
5000 |
|
10 |
六氟化硫气体额定充入压力(20℃表压) |
Mpa |
0.45 |
|
11 |
最低功能气体压力(20℃表压) |
Mpa |
0.4±0.01 |
|
12 |
补气报警压力(20℃表压) |
Mpa |
0.42 |
|
13 |
六氟化硫气体年漏气率 |
% |
≤0.5 |
|
14 |
额定时间参量 |
|
见表4 |
|
15 |
六氟化硫气体重量 |
Kg |
内置CT 5.5Kg； 外置/无CT 2.5Kg |
|
16 |
断路器重量(不带CT/带CT) |
Kg |
800/1200 |
|
17 |
首开相系数 |
|
1.5 |
表2
|
项 目 名 称 |
单位 |
断 口 间 |
极间或极对地 |
|
额定短时工频耐受电压(1min有效值) |
KV |
118[A] |
95/85(湿)[A] |
|
额定雷电冲击耐受电压(峰值) |
KV |
215 |
185 |
表3
|
项 目 名 称 |
单位 |
参数 |
|
额定短路开断电流 |
KA |
40 |
|
额定短时耐受电流 |
KA |
40 |
|
额定峰值耐受电流 |
KA |
100 |
|
额定短路关合电流(峰值) |
KA |
100 |
|
额定失步开断电流 |
KA |
10 |
|
额定单个电容器组开断电流 |
A |
630 |
|
异相接地开断电流 |
KA |
34.8 |
表4
|
项 目 名 称 |
单位 |
参 数 值 |
|
分闸时间（额定操作电压时） |
ms |
30≤t分≤45 |
|
合闸时间（额定操作电压时） |
30≤t合≤60 | |
|
合-分时间（额定操作电压时） |
≤130 | |
|
分-合时间（额定操作电压时） |
≤300 |
