GXL5-1100(L) 型刚性气体绝缘输电线路
主要产品特点:
1.输电损耗小,输送容量大,适合大容量,长距离输电。
2.安全性高,无绝缘老化及火灾隐患。
3.环境友好,周围外部空间的电磁场几乎为0。
4.气密性好,年漏气率低。
5.能够进行实时状态检测(气体密度、故障定位、局部放电、壳体温升、长母线位移等),解决了电缆在线检测“准确性”“全面性”等难题。
6.设备投入运行后基本免维护,运行寿命可达50年。
7.适合复杂环境工况下代替高压电缆和架空线。

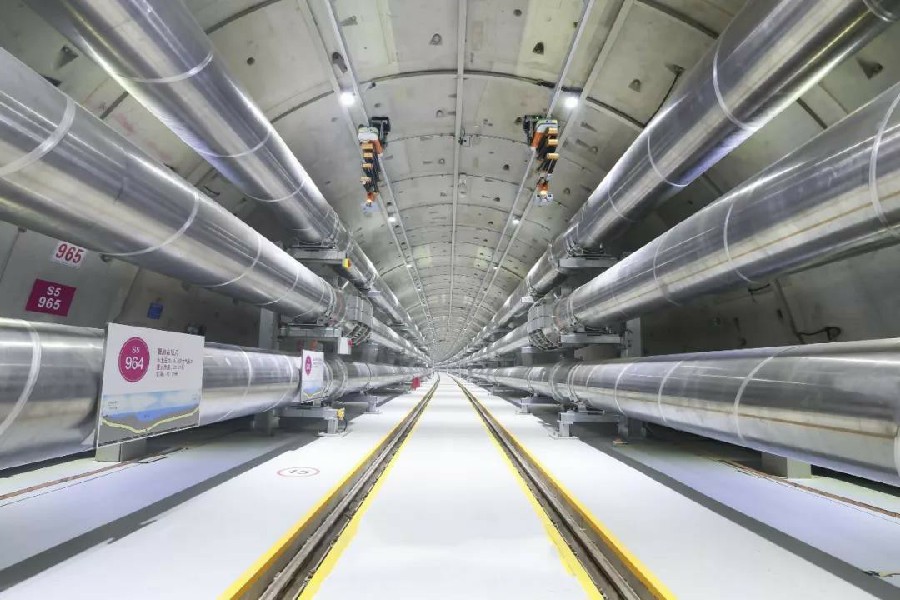

8.在世界首个特高压交流苏通GIL管廊工程中,平高集团率先完成产品研制,并提供工程50%的特高压GIL设备、全工程75%的绝缘件和现场运维检修服务,是首家提供GIL现场运维检修服务的设备厂家,为工程成功投运和后期安全运行提供保障。
主要技术参数:(此项如果没有可以不写)
序号 |
项目名称 |
单位 |
参数值 | |
1 |
额定电压 |
kV |
1100 | |
2 |
额定电流 |
A |
6300 | |
3 |
额定工频耐受电压(有效值) |
kV |
1150 | |
4 |
额定雷电冲击耐受电压(峰值) |
kV |
2400 | |
5 |
额定短时耐受电流及持续时间 |
kA/s |
63/2 | |
6 |
额定峰值耐受电流 |
kA |
170 | |
7 |
密封试验 |
试验形态长度>15m |
年漏气率 |
≤0.01%(SF6泄露率) |
试验形态长度 ≤15m |
≤0.1%(SF6泄露率) | |||
8 |
滑动触头的机械试验 |
循环次数 |
15000 |
