产品概述

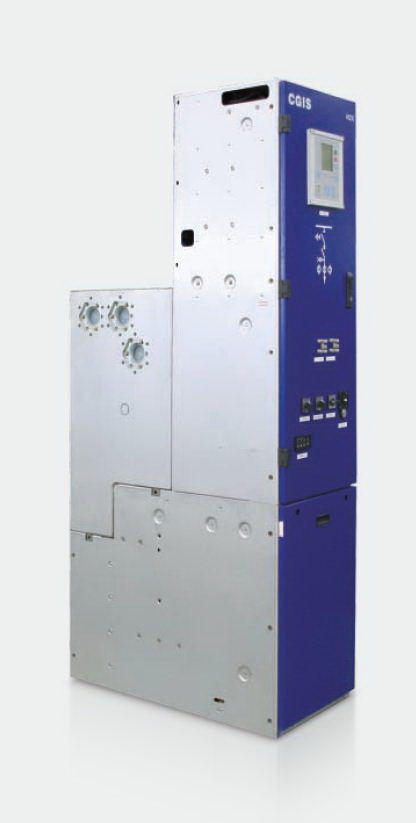

N2X型高压户内气体绝缘金属封闭开关设备是由德国资深专家主持设计开发的，将气体绝缘的优异性能和真空开断技术的优点相融而产生的新一代中压C-GIS产品。

产品特点：

1.采用环保的微正压氮气或SF₆混合气体绝缘，减少对环境的不利影响，降低气体泄露风险。

2.柜体占地面积小。每台柜节省占地40%~73%。

3.模块化气箱结构，可根据具体需要选择适宜的开关配置方案，确保开关设备可靠性和经济性。

4.一次回路真正免维护。高压回路采用气体密封，不受外界环境的影响。

5.采用VEG型真空断路器，机械寿命可达10,000次，提高了设备的性能和可靠性。独特的真空灭弧室设计，40.5kV电容器开合800A无重击穿。

6.充气柜气箱采用3mm不锈钢薄板经三维五轴激光焊接加工和氦检漏设备作泄漏测试，保证年泄漏率小于0.1%。

7.所有操作均与高压回路绝对隔离，安全方便。断路器和隔离开关同时具备手动和电动操作功能，尤其适合远方智能化控制和操作。断路器和隔离开关之间有可靠的机械联锁，符合“五防联锁” 的要求。

8.采用硅橡胶连接器作为母线连接，直接插拔式安装。安装现场无需气体处理。

9.最大额定电流至3150A，自然风冷，安全可靠。

10.电缆接头、母线连接器、电压互感器等高压元器件全部采用德国技术制造。

11.本开关柜符合GB3906、DL/T404、IEC62271-200等标准要求。

使用环境：

1.周围环境温度：上限+40℃，下限-25℃；

2.海拔高度：不超过1000m，＞1000m需咨询公司设计部门；

3.大气环境：周围环境空气不受腐蚀性或可燃性气体、灰尘的严重污染。

技术参数：
