产品概述

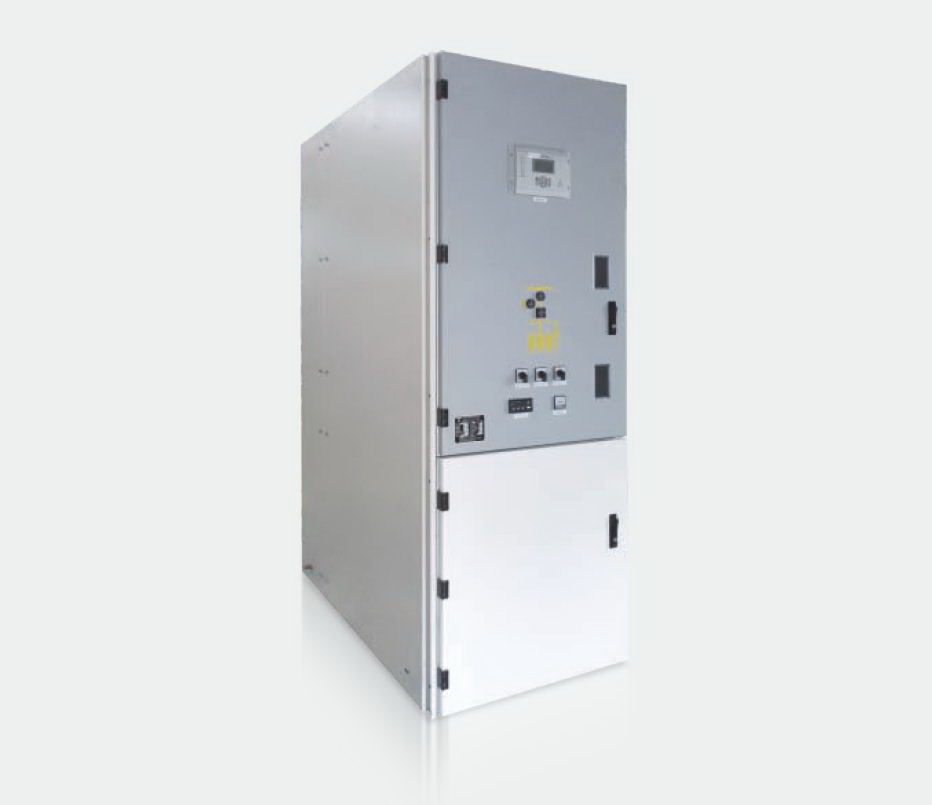

N2N-40.5型无SF₆气体绝缘金属封闭开关设备采用微正压氮气(N₂)作为绝缘气体，完全避免高温室效应气体SF₆的使用，为新一代中压环保型C-GIS产品。产品应用于40.5kV输电配电系统以接受及分配电能，并对电力系统实行控制、测量、保护和智能化监控。特别适用于土地资源紧张的大中城市及高海拔、高盐雾、高潮湿等环境恶劣的中压系统或变配电站的重大项目工程使用,在有碳排放要求的国家和地区使用更具有经济性。

产品特点：

1.微正压环保气体氮气(N₂)绝缘及真空开断，完全避免SF₆气体的使用，绿色环保；

2.高压元器件针对氮气的绝缘设计，正常使用条件下的零表压确保设备额定绝缘水平及开断能力；

3.开关柜可安装在新一代智能变电站，形成模块化、集成化和综合智能化设计；

4.开关柜主母线的连接采用硅橡胶连接器，中间柜可抽出，便于故障柜的退出及更换；

5.模块化设计，可任意组合、扩展，现场无需进行气体处理，安装便捷；

6.国际先进的设计理念，世界一流的生产、检测手段，激光焊接、激光切割、氦检漏；

7.气箱采用3mm优质不锈钢板激光焊接而成，高压部件全封闭结构，满足高海拔、高湿度、高粉尘等恶劣环境地区地运行；气箱额定充气压力低至0.12MPa (绝对值, 20℃), 泄漏率小；

8.真空断路器与三工位开关机械、电气联锁，确保工作电流、故障电流的开断与关合均由真空泡完成，使电弧限制在真空灭弧室内，不会导致绝缘气体的劣化；

9.运用高压界面绝缘技术，高压元器件为插拔式结构，全金属封闭，安全性高；

10.采用智能控制和保护单元，具有强大的控制、保护、测量、通信功能，完全实现配网自动化和智能化功能。

使用环境：

周围空气温度：

最高气温：+40℃

最低气温：-25℃

日平均最高温度：+35℃

湿度

日相对平均湿度：≤95%

月相对平均湿度：≤90%

日平均水蒸汽压：≤2.2×10^-3MPa

月平均水蒸汽压：≤1.8×10^-3MPa

海拔高度：≤1000m

周围空气没有明显地受到尘埃、烟、腐蚀性气体和或可燃性气体、蒸汽或盐雾的污染。

技术参数：
