KYN61-40.5型户内铠装移开式交流金属封闭开关设备

产品概述

本产品适用于额定电压40.5kV，三相交流频率为50Hz的电力系统。本产品采用最新的开关柜技术制造，为了保证开关设备的安全运行，延长设备的使用寿命。

产品特点：

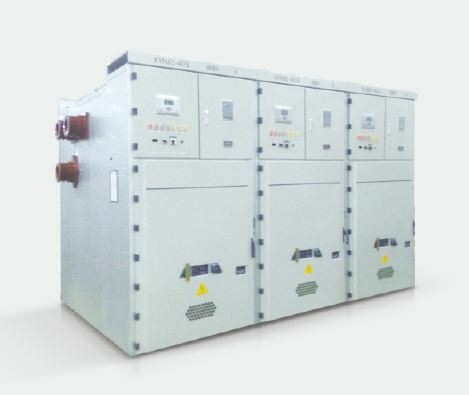

1.开关设备按GB3906中的铠装式金属封闭开关设备而设计。整体是由柜体和可抽出部件(即手车)两大部分组成，见图1。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其他功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。

2.开关设备的外壳是选用敷铝锌薄钢板，经CNC机床加工，并采取多重折边工艺。这样使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓连接而成，使加工生产周期短、零部件通用性强、占地面积少、便于组织生产。

使用环境：

1.周围空气温度：最高气温+40℃，最低气温-15℃，日平均最高温度+35℃；

2.湿度；日相对平均温度≤95%，月相对平均温度≤90%，日平均饱和蒸汽压≤2.2×10-3MPa，月平均饱和蒸汽压≤1.8×10-3MPa；

3.海拔高度≤1000m；

4.周围空气没有明显地受到尘埃、烟、腐蚀性气体和或可燃性气体、蒸汽或盐雾的污染。

开关柜技术参数：

序号	项目		单位	参数
1	额定电压		kV	40.5
2	额定频率		Hz	50
3	额定电流		A	1250		2500
4	额定短时工频耐受电压(1min,有效值)	极间、对地、真空断口	kV	95
		主回路与金属活门	kV	95
		隔离断口	kV	118
		辅助回路和控制回路	kV	2
5	额定雷电冲击耐受电压(1.2/50μs峰值)	极间、对地、真空断口	kV	185
		隔离断口	kV	215
		主回路与金属活门	kV	185
6	主回路的额定短时耐受电流		kA	25	31.5		25	31.5
7	主回路的额定峰值耐受电流		kA	63	80		63	80
8	接地回路的额定短时耐受电流		kA	21.8	27.4		21.8	27.4
9	接地回路的额定峰值耐受电流		kA	54.8	68.5		54.8	68.5
10	主回路和接地回路的额定短路持续时间		s	4
11	防护等级	柜体外壳		IP4X
		隔室间		IP2X
12	外型尺寸(宽深高)		mm	2800×1400×2600

真空断路器主要技术参数

序号	项目	单位	参数
1	额定电压	kV	40.5
2	额定电流	A	1250			2500
3	额定短路开断电流	kA	25	31.5			25	31.5
4	额定短路关合电流	kA	63	80			63	80
5	额定异相接地故障开断电流	kA	21.8	27.4			21.8	27.4
6	额定失步开断电流	kA	6.3	7.9			6.3	7.9
7	额定电缆充电开断电流	A	50(C2级)
8	额定短路开断电流开断次数	次	30(E2级)
9	额定操作顺序		O-0.3s-CO-180s-CO
10	主回路电阻	μΩ	≤80		≤60
11	机械操作次数	次	10000(M2级)
12	分闸时间(额定操作电压/最高、最低操作电压)	ms	18~50
13	合闸时间(额定操作电压/最高、最低操作电压)	ms	35~65
14	分闸速度(刚分点至分后12mm时)	m/s	1.4~1.9
15	合闸速度(刚合点至合前12mm时)	m/s	1.0~1.6
