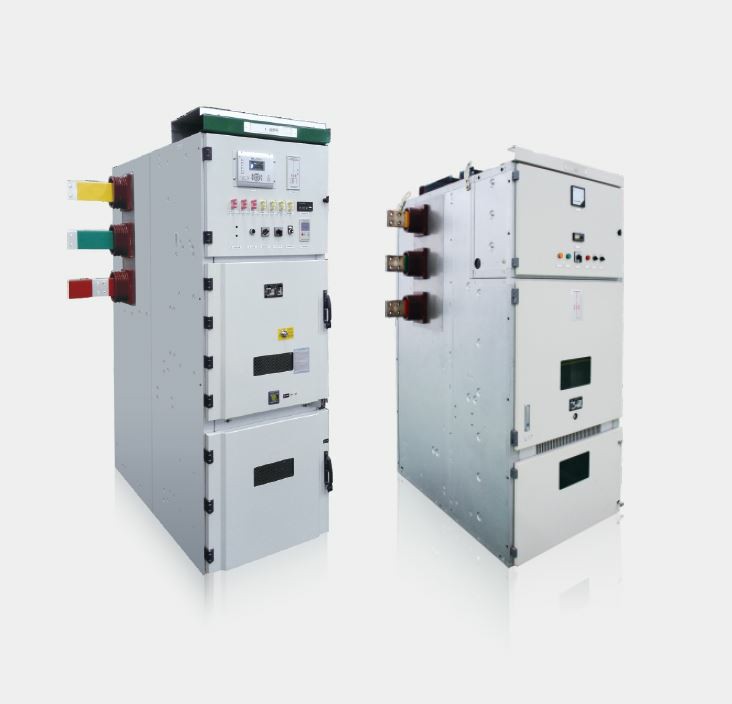

KYN28A-12型户内铠装移开式交流金属封闭开关设备

产品概述

KYN28A-12型户内铠装移开式交流金属封闭开关设备，是一种达国际先进水平的新型中置式开关柜产品。并取得国家电网12kV手车柜标准化开关柜设计认证报告。是三相交流50Hz的户内成套配电设备。用于接受和分配3-10kV的网络电能并对电路实行控制保护及监测。本开关柜能满足 GB9306、DL404、IEC298等标准要求。

产品特点：

1.柜体结构采用敷铝锌板经多重折边组装而成。

2.完全金属铠装及彻底分隔。

3.断路器室门采用双层折弯的勾齿锁定装置，内部电弧IAC级可选。

4.柜壳密封度高，防止设备受杂物和虫害侵入，防护等级IP4X。

5.简单且有效的闭锁，防止误操作。

6.可配用VDS、VSI、VD4等真空断路器。

7.高压室内的真空断路器及其操动机构仅需少量维护。

8.更换断路器非常简单，手车互换性好。

9.柜体可靠墙安装，柜前维修，减少占地面积。也可不靠墙安装，双面维护。

10.二次线敷设于尺寸宽裕的线槽内，容易接线。

11.电缆室有充裕的空间，电缆安装高度大于650mm，可联接多根电缆。

12.透过面板门，极易观察到电缆室安装情况。

13.快速接地开关用于接地和回路短接。

14.产品符合GB3906，DL/T404及参照采用国际IEC 62271-200标准。

15.可以和所有获得国家电网12kV手车柜标准化认证的开关柜互换。

使用环境：

1.正常环境条件周围空气温度：上限+40℃，下限-10℃

2.海拔:1000m以下；

3.地震烈度：不超过8度；

4.环境湿度：日平均相对湿度95%及以下，月平均相对温度90%及以下；当温度骤降时可能出现凝露，伴随污秽，本产品适用于以下比正常条件更严酷的两种环境：a.凝露不频繁(每月平均不超过两次)有轻度污秽；b.一般不出现凝露(每年平均不超过两次)有较严重污秽。

5.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所等明显污染。

开关柜技术参数：

序号	项目	单位	参数
1	额定电压	kV	3.6、7.2、12
2	额定工频耐受电压	kV	对地、相间：42；断口：48
3	额定雷电冲击耐受电压	kV	对地、相间：75；断口：85
4	额定频率	Hz	50
5	额定电流	A	630、1250、1600、2000、3150^、4000^*
6	额定短路开断电流(有效值)	kV	20，25，31.5，40，50
7	额定短路关合电流(峰值)	kV	50，63，80，100，125
8	额定动稳定电流(峰值)	kA	50，63，80，100，125
9	额定热稳定电流4s(有效值)	kA	20，25，31.5，40，50
10	防护等级		外壳IP4X，隔室间、断路器室门打开时为IP2X
11	外型尺寸(宽深高)^***	mm	(800/1000/1200)1450/17502360注：额定电流1600A及以上柜宽为1000mm；架空进出线时柜深为1750mm；所用变大于80kVA时柜宽为1200mm。
12	重量	kg	700-1200

注： 1.1倍额定电流时采取强制风冷措施，1倍额定电流时为自然风冷。

采取强制风冷措施。

柜深为不含前后门尺寸，前后门厚度85mm。

真空断路器主要技术参数

序号	项目		单位	参数
1	额定电压		kV	12
2	额定绝缘水平	1min工频耐压	kV	对地、相间：42；断口：48
2	额定绝缘水平	雷电冲击耐压	kV	对地、相间：75；断口：85
3	额定电流		A	630、1250、1600、2000、3150^、4000^*
4	额定短路开断电流(有效值)		kV	16, 20, 25, 31.5, 40, 50
5	额定短路关合电流(峰值)		kV	40, 50, 63, 80, 100, 125
6	4S热稳定电流(有效值)		kA	16, 20, 25, 31.5, 40, 50
7	额定动稳定电流(峰值)		kA	40, 50, 63, 80, 100, 125
8	合闸时间(额定电压)		ms	35~80
11	分闸时间(额定电压)		ms	25~40
12	开断时间		ms	≤60

注：1.1倍额定电流时带冷却罩，1倍额定电流时不带冷却。

带冷却罩。
