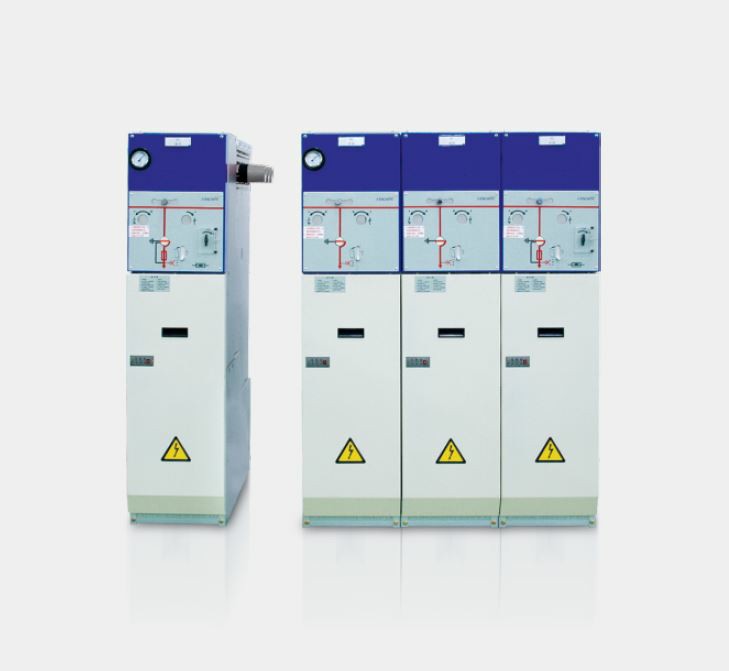

LMG型气体绝缘环网柜
产品概述
LMG型气体绝缘环网柜是由完全气体密封的不锈钢气箱单元组成的SF6环网柜，气箱连接通过硅橡胶母线连接器。该产品开发研究达到世界同步水平，结合世界一流的气箱加工设备、先进的氦气检漏及自动化装配流水线，保证了产品的质量可靠性。LMG 适用于12-24kV环网供电系统中，作为电能的控制和保护装置，亦适用于装入箱式变电站。
产品特点：
1.不锈钢气箱外壳采用世界上最先进的激光焊接技术；
2.不受环境影响，所有高压带电元件全部密封在充有微正压SF6的气箱内，实现产品的小型化、轻量化和全绝缘；
3.模块化设计，由不同模块组合实现各种主接线，并可根据用户需要变换组合方式形成多回路开关系统；
4.采用硅橡胶连接器，实现环网柜的任意扩展；
5.全屏蔽电缆终端头；
6.可配用断路器柜；
7.可配用高压监视元件、综合数字式继电器；
8.可配高压计量柜；
9.可加装遥控和监控单元。
使用环境：
环境温度:－25℃至+40℃，24h平均值不超过35℃。
海拔高度：2000米以下。
技术参数：
|
序号 |
项目 |
单位 |
参数 | |||||
|
1 |
额定电压 |
kV |
12 |
24 | ||||
|
2 |
额定频率 |
Hz |
50 | |||||
|
3 |
额定电流 |
A |
630/1250 | |||||
|
4 |
组合电器额定电流 |
A |
125 |
70 | ||||
|
5 |
1min工频耐压 |
对地、相间 |
kV |
42 |
65 | |||
|
隔离断口 |
48 |
79 | ||||||
|
6 |
雷电冲击耐受电压 |
对地、相间 |
kV |
75 |
125 | |||
|
隔离断口 |
85 |
145 | ||||||
|
7 |
热稳定电流(有效值) |
主回路4s |
kA |
20/25 |
20 | |||
|
接地开关4s |
20/25 |
20 | ||||||
|
接地连接回路2s |
17.4/21.7 |
17.4 | ||||||
|
8 |
动稳定电流(峰值) |
主回路 |
kA |
50/63 |
50 | |||
|
接地开关 |
50/63 |
50 | ||||||
|
接地连接回路 |
43.5/54.6 |
43.5 | ||||||
|
9 |
负荷开关额定短路关合电流(峰值) |
kA |
50/63 |
50 | ||||
|
10 |
负荷开关额定有功负载开断电流 |
A |
630 | |||||
|
11 |
负荷开关5%额定有功负载开断电流 |
A |
31.5 | |||||
|
12 |
组合电器额定短路开断电流 |
kA |
31.5 | |||||
|
13 |
组合电器额定转移电流 |
A |
1760 |
1200 | ||||
|
14 |
断路器额定短路开断电流和开断次数 |
kA |
20/25 (30次 times) | |||||
|
15 |
机械寿命 |
断路器 |
次 |
10000 | ||||
|
负荷开关 |
次 |
6000 | ||||||
|
接地开关 |
次 |
3000 | ||||||
|
16 |
SF6气体额定压力(20℃、表压) |
Mpa |
0.13 | |||||
|
17 |
SF6气体漏气率 |
年 |
≤0.1% | |||||
