产品概述

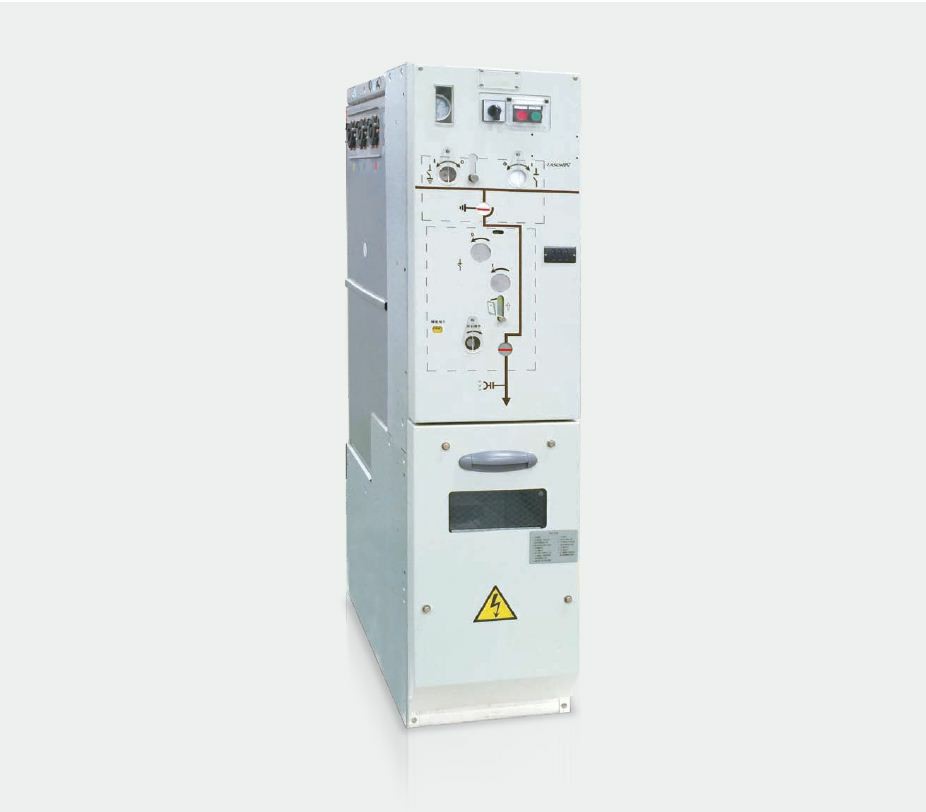

LCG-12型无SF₆气体绝缘环网柜为采用微正压纯氮气(N₂)完全替代SF₆气体的新一代全绿色环保环网开关设备，适用于12kV二次配电系统，满足环网供电等应用需求，作为电能的控制和保护装置，适合装入箱式变电站，无SF₆排放导致的环境问题，满足城市配电网建设要求。该系列产品紧凑、易扩展，具有很高的免维护、安全性。开关柜的操作不改变用户操作维护习惯，为用户提供智能、高效绿色的全新体验。

产品特点：

1.微正压氮气绝缘，真空开断；绝缘特性不受海拔、潮气、污秽的影响；

2.模块化结构设计，主开关采用三工位开关-真空负荷开关、三工位开关-真空断路器结构；

3.线路侧接地通过真空灭弧室关合实现，绝缘气体无劣化风险，更长的电寿命；

4.额定充气压力0.02MPa(相对值，20℃)表压，正常条件下零表压下满足全部电气性能；

5.结构紧凑，方案灵活，组合便捷，占地面积小，使用现场无需处理；

6.激光焊接和氦气检漏，保证气箱的气密性和长期耐候性；

7.采用硅橡胶插拔连接结构，实现高压部件的插拔安装和柜体的扩展；

8.可配用智能遥控、监控单元和综合数字式继电器。

使用环境：

1.环境温度：-25℃至+45℃

2.24h平均值不超过35℃

3.海拔高度：2000米以下。

技术参数：
