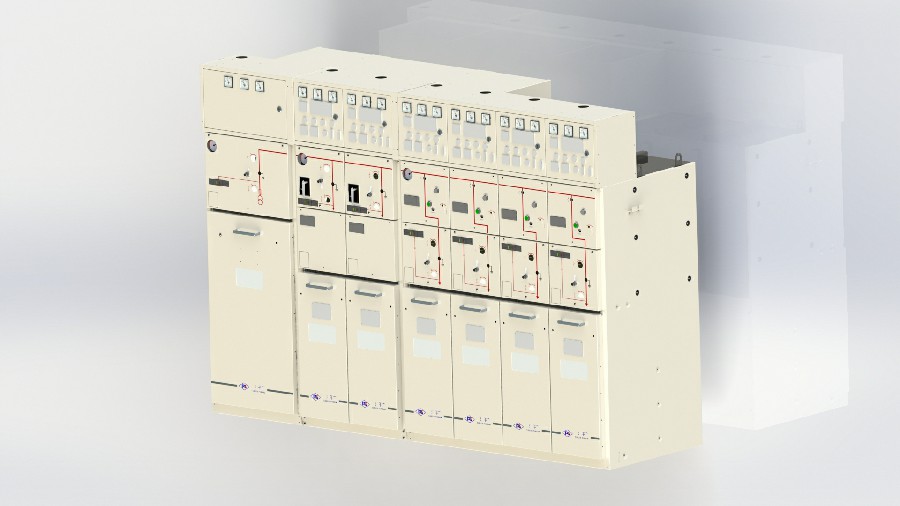

HXGN□-12箱式气体绝缘金属封闭环网开关设备
主要产品特点：
1、结构简单、性能可靠、免维护，与DTU配合，可构筑自动化系统，方便实现保护、测量、控制及通信功能，自动实现接地故障、短路故障的检测和处理。
2、三工位负荷开关触头采用抗熔焊能力强的铜钨合金材料，有效保证开关的开断关合能力。
3、灭弧栅采用优质材料，灭弧能力强，转移电流开断能力高达1750A。
4、采用一系列防凝露措施有效解决环网柜凝露问题。
5、气箱气体年泄漏率小于0.05%。
|
序号 |
项目名称 |
单位 |
参数值 | ||
|
1 |
额定电压 |
kV |
12 | ||
|
2 |
额定频率 |
Hz |
50 | ||
|
3 |
额定电流 |
负荷开关柜、断路器柜 |
A |
630 | |
|
组合电器柜 |
125 | ||||
|
4 |
额定短时工频耐受电压(1min,有效值) |
隔离断口、真空断口 |
kV |
48 | |
|
相间、相对地 |
42 | ||||
|
辅助和控制回路 |
2 | ||||
|
5 |
额定雷电冲击耐受电压(峰值) |
隔离断口、真空断口 |
kV |
85 | |
|
相间、相对地 |
75 | ||||
|
6 |
局部放电水平 |
pC |
≤10 | ||
|
7 |
额定短时耐受电流（除组合电器柜） |
kA |
20 | ||
|
8 |
额定峰值耐受电流（除组合电器柜） |
kA |
50 | ||
|
9 |
额定短路持续时间（除组合电器柜） |
s |
4 | ||
|
10 |
额定短路开断电流 |
kA |
20 | ||
|
11 |
额定短路开断电流开断次数 |
次 |
30 | ||
