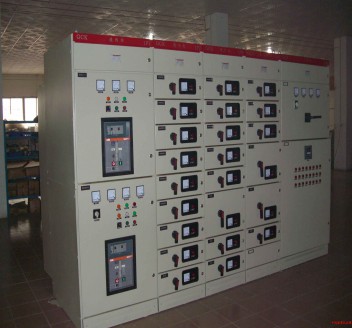

GCS型系列低压成套开关设备,系三相交流50Hz的户内成套开关设备，主要用于0.4kV的电力系统中，广泛应用于发电厂、变电站和厂矿企业0.4kV低压配电系统中，作动力、配电和照明的成套设备，对线路进行控制、测量、保护与切换，将电能分配到各个负荷部位并在电路短路，过载和漏电时进行断电保护，该设备规格齐全、性能可靠、通用性高，可配备各种断路器，满足市场各种配置的需求，并符合IEC61439、GB37251等标准要求。

产品使用环境

1.使用地点：户内。

2.周围空气温度：-5℃～ +40℃。

3.海拔高度：不超过2000m。

5.湿度：最高+40℃时相对湿度不超过50%在较低的温度时允许有较高的相对湿度

6. 安装环境：周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。

注：当开关柜使用条件超出以上规定，由用户与制造厂协商确定。

技术参数

表1 产品技术参数

表2 外形尺寸和重量

产品主要特点

1. 框架采用8MF型钢，安装模数为E=20mm,框架组装灵活方便。

2. 水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

3. 电缆隔室的设计使电缆上、下进出均十分方便。

4. 抽屉高度的模数为160mm。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。

5. 抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。1抽屉单元为主体，同时具有抽出式和固定性，可以混合组合.
