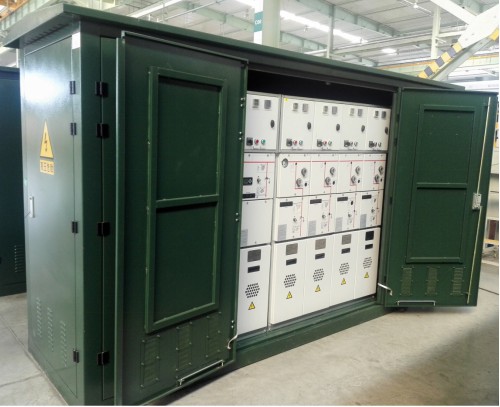

XGW105-12型户外SF6环网金属封闭开关设备，系三相交流50HZ输配电设备，用于系统电压为10kV的电力系统中，可分、合空载、负载及故障电流，实现对输配电线路的隔离、控制与保护。XGW105-12设备功能单元齐全，扩展方式灵活，实现标准化、模块化、系列化设计，主要应用于工业环境、潮湿、多沙或粉尘地区、简易户外变电站，小区户内变电站、紧凑型变电站、风力发电站、地下变电站。XGN105-12设备为完全自主研发、掌握关键技术的高性能产品，代表了中压开关设备的先进水平和发展方向。

型号说明

XGW105-12：X-箱式；G-固定式；W-户外；105-设计序号，12-额定电压

使用环境场所、执行标准

XGW105-12型户外SF6环网金属封闭开关设备适用于12kV二次配电系统，用于环网供电、双辐射供电、电缆馈电网络的工商业区以及农村乡镇的供电负荷大、密度高的地区。

使用地点：户内。

周围空气温度：-25℃～+45℃。

海拔高度：不超过5000m（若海拔高度超过1000m，订货时需注明）。

其它特殊使用条件请与我们联系。

产品工作原理、性能及结构特点描述

1.该设备标准化、通用化、系列化设计，提供给用户完善的一次配电解决方案。

该设备参数规格及接线方式齐全，柜型包括断路器柜、负荷开关柜、负荷开关-熔断器组合电器柜、PT柜、电缆连接柜、分段柜等，并具备高海拔、凝露、污秽等特殊使用场合解决方案，标准化、通用化、系列化设计，可满足用户各种配置方案及扩展需求。

2.该设备一次主回路全密封，完全不受外界环境影响，可靠性高。

一次导电回路内部充以低压力的气体作为绝缘介质，使整个高压系统处于完全封闭的状态，因而不受外界环境条件如凝露、污秽、高海拔等因素的影响，从而大大的提高了运行可靠性，实现免维护。

3.采用插接式固体界面绝缘技术，绝缘可靠，便于扩展，现场不需要充SF6气体。

插接式并柜方式、插接式出线方式，便于线路的扩展、安装及维护。母线连接器、出线套管等位置均采用插拔式连接，通过挤压排气形成局部固体绝缘特性，绝缘性能可靠。

4.采用激光切割、激光焊接技术，箱体制造、检验工艺完善、技术先进。

密封箱体的制造充分利用现代先进的板材下料、折弯、焊接设备以及氦气检漏技术，使密封箱体的精度、刚度提高，漏气率降低。完全自主掌握先进的激光切割、激光焊接技术，减小焊接变形，降低人为因素造成的焊接缺陷，保证箱体的强度和精度，保证密封可靠、焊缝美观。

5.该设备为免维护设计，在厂内充气封装后，现场无需更多调试，设计免维护寿命可达30年。

6.该设备结构紧凑，体积小，占地面积小，外形美观。

7.完善的“五防”功能，可靠的压力释放装置和通道，保障设备和操作人员的安全。

8.气箱内部充气压力低（微正压力），SF6使用量少，断路器采用真空灭弧，安全环保。

9.该设备外箱体机械强度高、重量较轻、造型美观。防水、防火、防凝露、耐腐蚀能力强，性能持久，适应各种恶劣环境。外箱体外壳材质分304不锈钢和GRC材料（玻璃纤维增强水泥）,满足客户的多样化需求。

主要技术参数
