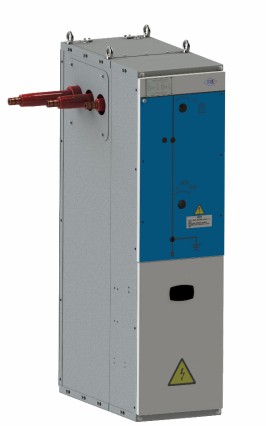

随着新技术、新材料的进步，尤其是全世界对温室气体的认识，开发一种新型的具有高可靠性、免维护、环保型的新产品势在必行。以不受环境影响、少（免）维护、取代气体绝缘等为宗旨研发的XGN□-12（PGR2.0）型固体绝缘环网金属封闭开关设备，是一种用固体绝缘材料将一次回路完全包封起来的中压开关柜，代表了中压开关柜的一种发展方向。

分相式模块化设计，绝缘外表面涂覆接地层，无相间短路，无相间燃弧；绝缘组件外表面涂覆接地层，消除了表面感应电压，确保产品免受外部环境影响，实现全工况安全运行；绝缘箱增设泄压口，配合相应的泄压通道，完全杜绝电弧危害，保证人员和设备安全；全固体、全绝缘密封绝缘设计，开关动端采用动密封，一次部分与外界完全隔离，防护等级达IP67，不受外部环境影响；无SF6气体，避免了SF6气体因低温液化造成的危害，不存在泄漏隐患。

型号说明

XGN□-12：XG-箱式固定式；N-户内；□-设计序号；12-额定电压

使用环境场所、执行标准

XGN□-12固体绝缘金属封闭环网适用于12kV二次配电系统，用于环网供电、双辐射供电、电缆馈电网络的工商业区以及农村乡镇的供电负荷大、密度高的地区。

使用地点：户内。

周围空气温度：-25℃～+45℃。

海拔高度：不超过5500m（超过1000m时，在订货时要特别注明）。

其它特殊使用条件请与我们联系。

产品工作原理、性能及结构特点描述

三工位真空开关工作原理：三工位真空开关,动、静、接地触头均为铜钨材料。动触头与静触头间的耐受电压水平，要比与接地环间的耐压值高，保证在绝缘试验时，动触头仅可能对地放电，而对母线不会击穿。陶瓷壳使高电位与接地环绝缘。

绝缘原理：主绝缘--全部导电模块用环氧树脂、硅橡胶等包封；沿面绝缘--真空灭弧室操作件的绝缘方式采用空气绝缘；界面绝缘—模块间的电连接处，采用高压衬垫的硅橡胶压接在环氧树脂面上。

主要技术参数表
