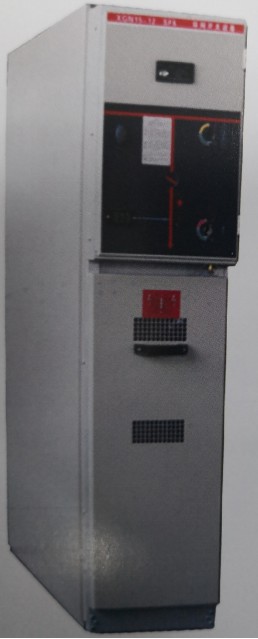

HXGN15-12空气环网柜
本产品是以六氟化硫负荷开关作为开关而整柜采用空气绝缘的、适用于配电自动化、既紧凑又可扩充的金属封闭开关设备，小型化、参数全、少维护，该产品具有“合-分-接地”三工位灭弧室，配带“五防”功能，联锁可靠，端口绝缘强度高，大爬距设计，出线端均用压罩保护，特殊的动密封和固定密封设计，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的要求，是装备城市电网的一代高压开关设备。
型号说明
HXGN□-12：H-混合灭弧介质；XG-固定式；N-户内；□-设计序号；12-额定电压
使用环境场所、执行标准
HXGN□-12是适用于交流50/60HZ、电压12kV的工业及民用电缆供电系统；特别是城乡电网的电缆环网供电或双辐射供电，即适合网络节点或用户终端的要求，又能满足各种变电站对环网开关柜灵活使用的需要；可广泛应用于城市居民小区、商业区、小型变电站、工矿企业、铁路、隧道等场所，也可装在预装式箱式变电站中。
使用地点：户内。
周围空气温度：-25℃～+40℃。
海拔：不超过1000m。
湿度：
相对湿度：日平均值不超过95%，月平均值不超过90%；
水蒸气压力：日平均值不超过2.2×10-3MPa，月平均值不超过1.8×10-3MPa。
其它特殊使用条件请与我们联系。
主要技术参数表
|
序号 |
项目名称 |
单位 |
参数值 | |||
|
负荷开关柜 |
组合电器柜 |
断路器柜 | ||||
|
1 |
额定电压 |
kV |
12 | |||
|
2 |
额定频率 |
Hz |
50 | |||
|
3 |
额定电流 |
A |
630 |
125 |
630 | |
|
4 |
额定短时工频耐受电压(1min,有效值) |
极间、对地 |
kV |
42 | ||
|
断口 |
48 | |||||
|
辅助回路和控制回路 |
2 | |||||
|
5 |
额定雷电冲击耐受电压(峰值) |
极间、对地 |
kV |
75 | ||
|
断口 |
85 | |||||
|
6 |
主回路电阻 |
μΩ |
≤150 |
≤500 |
≤200 | |
|
7 |
额定短时耐受电流（主回路/接地回路） |
kA |
20/17.4 |
-- |
20/17.4 | |
|
8 |
额定峰值耐受电流（主回路/接地回路） |
kA |
50/43.5 |
-- |
50/43.5 | |
|
9 |
额定短路持续时间（主回路/接地回路） |
s |
4/2 |
-- |
4/2 | |
|
10 |
电缆充电开断电流 |
A |
10 |
10 |
25 | |
|
11 |
额定短路开断电流 |
kA |
-- |
31.5 |
20 | |
|
12 |
额定短路关合电流 |
kA |
50 |
80 |
50 | |
|
13 |
额定转移电流 |
A |
-- |
1700 |
-- | |
|
14 |
防护等级(柜体外壳) |
|
IP4X | |||
|
15 |
可触及的种类 |
|
B（F，L，R） | |||
|
16 |
辅助回路和控制回路额定电压 |
V |
DC220/AC220 | |||
|
17 |
丧失运行连续性类别 |
|
LSC1 | |||
|
18 |
外形尺寸（宽×深×高） |
mm |
500×985 ×1630 |
500×985 ×1630 |
800×1000 ×1900 | |
