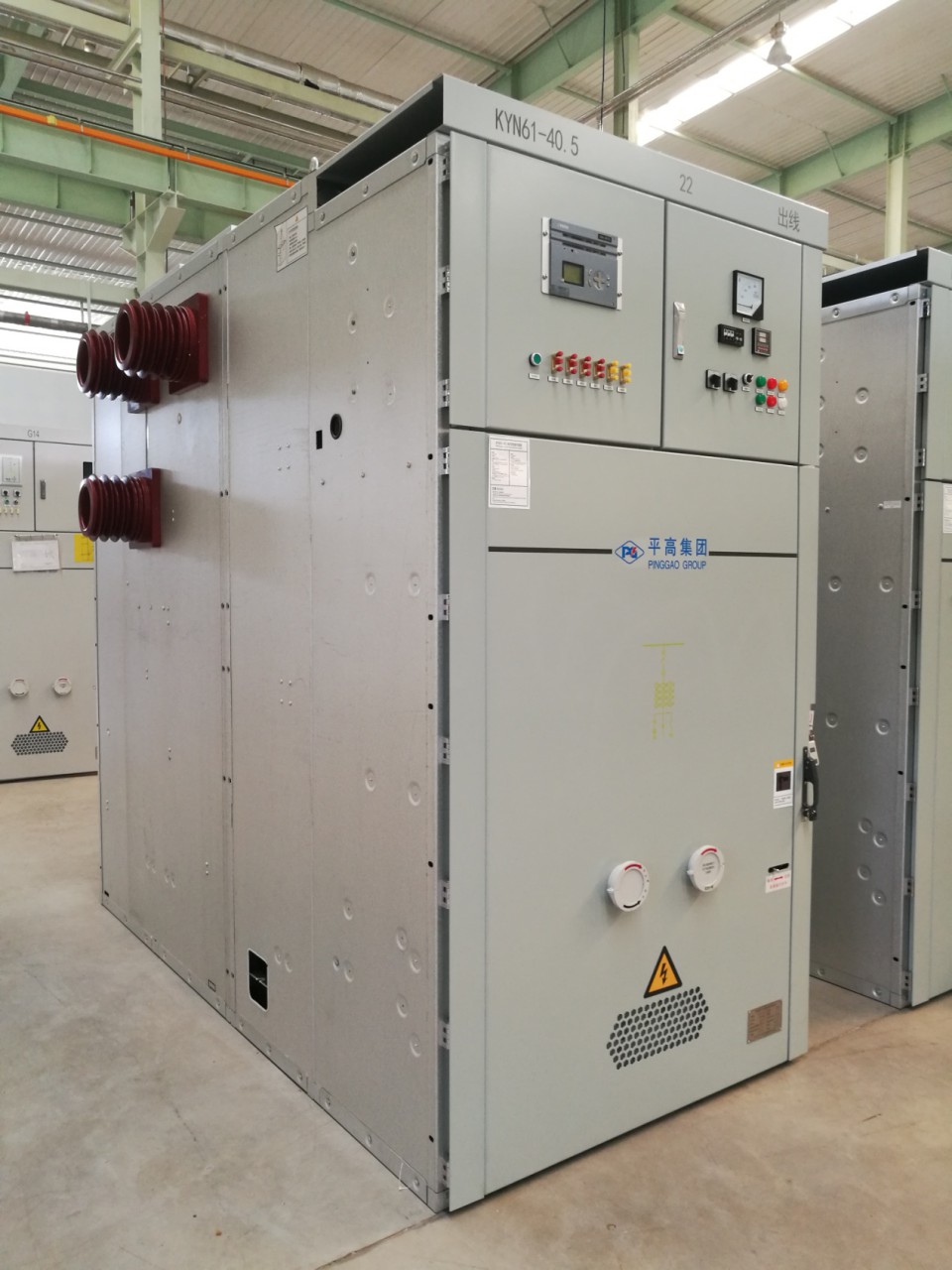

KYN61-40.5(Z)型开关柜

KYN61-40.5(Z)型铠装移开式交流金属封闭开关设备（以下简称开关设备），系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护、检测等功能，还可以用于控制频繁操作的场所。

本开关设备满足GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电间隔、防止在带电时误合接地开关的联锁功能，既可配用ABB公司的VD4-40.5型真空断路器，又可配用我公司开发生产的ZN85-40.5型真空断路器，实为一种性能优越的配电装置。

使用环境条件：

1.正常使用条件

使用地点：户内；

周围空气温度：-25℃～+40℃；

海拔：安装位置海拔高度不超过1000m；

使用环境：周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；

空气污秽程度：不大于Ⅱ级；

相对湿度: 日相对湿度平均值不超过95%，月相对湿度平均值不超过90%；

水蒸气压力：日平均值不超过2.2×10^-3MPa，月平均值不超过1.8×10^-3MPa；

地震烈度：不超过8度；

2.特殊工作条件

在超过GB3906规定的正常环境条件下使用时，由用户和制造厂协商。

主要技术参数

序号	项目名称			单位	参数值
1	额定电压			kV	40.5
2	额定频率			Hz	50
3	额定电流			A	1250	2500
4	额定短时工频耐受电压(1min,有效值)		极间、对地、带电体对活门/断口	kV	95/118 [A]
			辅助回路和控制回路		2 [A]
5	额定雷电冲击耐受电压(1.2/50μs峰值)		极间、对地、带电体对活门/断口	kV	185/215
6	主回路的额定短时耐受电流			kA	25/31.5	25/31.5
7	主回路的额定峰值耐受电流			kA	63/80	63/80
8	接地回路的额定短时耐受电流			kA	21.8/27.3	21.8/27.3
9	接地回路的额定峰值耐受电流			kA	54.8/69.3	54.8/69.3
10	主回路和接地回路的额定短路持续时间			s	4
11	防护等级	柜体外壳			IP4X/IK07
		隔室间			IP2X
12	极间中心距			mm	300±3
13	主回路电阻			μΩ	≤200	≤150 [B]
14	辅助回路和控制回路额定电压			V	DC220/AC220
15	丧失运行连续性类别				LSC2B
16	外形尺寸（宽深高）			mm	140028002600
