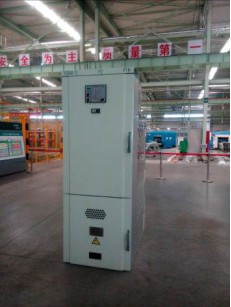

XGN90系列气体绝缘金属封闭开关设备，是一种用于12～40.5kV或更高电压输配电系统以接受或分配电能并能对电力系统正常运行和故障情况下实行控制、保护、测量、监视、通讯等功能的新型开关设备。采用三相共箱结构和模块化设计理念，开关柜由4个独立隔室构成，分别是断路器室、电缆室、仪表室和泄压通道，其中断路器室是充有SF6气体的密闭气室。

XGN90系列开关柜是一种具有全新概念的开关柜，它改变了传统铠装开关柜占地面积大、可靠性易受环境影响的缺点，它完全符合开关柜朝小型化和智能化发展的潮流，产品采用计算机控制保护、电力系统信号传感、高压负荷绝缘、气体密封等新技术，具有高可靠性、免维护、小型化、环保性等特点，其设计制造完全符合GB、DL、IEC等世界上主要工业化国家的标准要求，非常适合应用于电力、冶金、石化、城市轨道交通等对开关柜要求较高的场所，提供给客户可靠性高、经济性好、友好的用户操作界面以及安全性高的产品。

使用场所环境、执行标准

1.使用环境

使用地点：户内。

周围空气温度：-25℃～+40℃。

海拔高度：≤1000m，大于1000m需咨询公司设计部门。

大气环境：周围环境空气不受腐蚀性气体或可燃气体的严重污染。

2.执行标准

产品工作原理、性能及结构特点描述

1.本产品将真空断路器、三工位隔离-接地组合开关、电流互感器、电压互感器等一次元件完全集成在一起，组成完整的成套电器设备。

2.高压带电部分由气体绝缘并封装在不锈钢气箱内部，该气箱通过先进的激光切割和焊接工艺实现其全密封。因此可以有效的防止潮气、污秽、异物等外界环境对于产品的影响，具有高可靠性，实现免维护。

3.采用模块化设计、使不同的电气方案均可通过简单方式实现。

4.柜体外壳采用敷铝锌钢板，该种钢板不需进行任何表面处理，具有很强的抗腐蚀、抗氧化作用。采用多重折边加工工艺来进行柜体零部件加工。

5.装配简单、方便，而且装配好的产品能保持尺寸上的统一性。

6.设备中所选用的主要元器件均为目前国内利用引进技术所生产的最为先进的产品，所以确保了该产品配套的优良，以此可大大提高供电回路的可靠性。

7.该产品密封性好，气体无泄漏。

8.电缆室空间充裕，便于现场用户安装。

9.具有可靠的“防误”联锁机构，从而为设备正常运行提供安全保障。

主要技术参数
