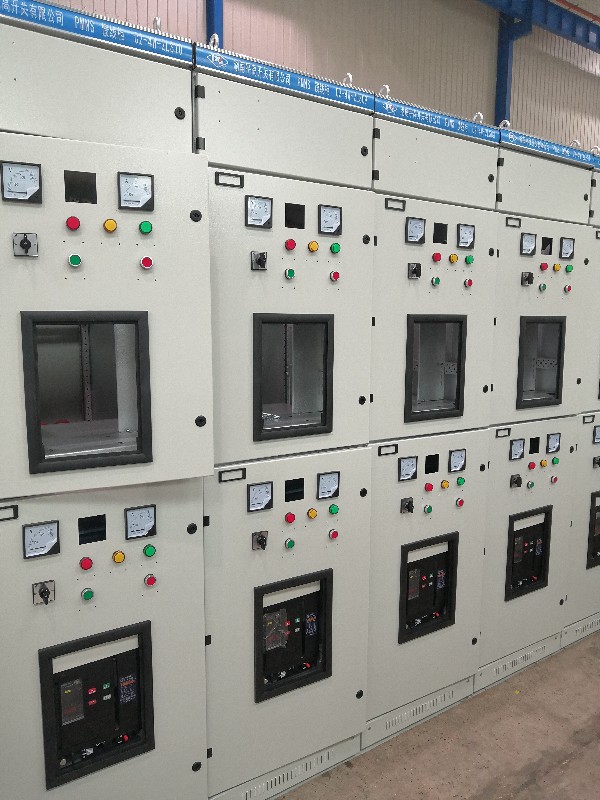

PMNS型低压抽出式开关柜
主要产品特点：
1、设计紧凑：较小的空间能容纳较多的功能单元。
2、结构通用性强，组装灵活：以25mm为模数的C型材能满足各种结构型式，防护等级及使用环境的需求。
3、采用标准模块设计：分别可组成保护，操作，转换，控制，调节，测定，指示等标准单元，用户可根据需要任意选用组装。
4、安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
|
序号 |
项目 |
单位 |
数值 | ||||
|
1 |
额定工作电压 |
V |
380 | ||||
|
2 |
额定绝缘电压 |
V |
660 | ||||
|
3 |
额定电流 |
主母线（水平母线） |
A |
630 |
2500 |
4000 |
6300 |
|
配电母线（垂直母线） |
A |
400 |
1000 |
1000 |
1000 | ||
|
4 |
额定短时耐受 电流有效值 |
主母线（水平母线） |
KA |
15 |
50 |
80 |
100 |
|
配电母线（垂直母线） |
kA |
15 |
30 |
30 |
50 | ||
|
5 |
额定峰值耐受 电流有效值 |
主母线（水平母线） |
kA |
30 |
105 |
176 |
220 |
|
配电母线（垂直母线） |
kA |
30 |
63 |
63 |
105 | ||
|
6 |
防护等级 |
|
IP40 | ||||
|
7 |
外形尺寸（宽*深*高） |
mm |
（600、800、1000）×（600、800、1000、1200）×2200 | ||||
