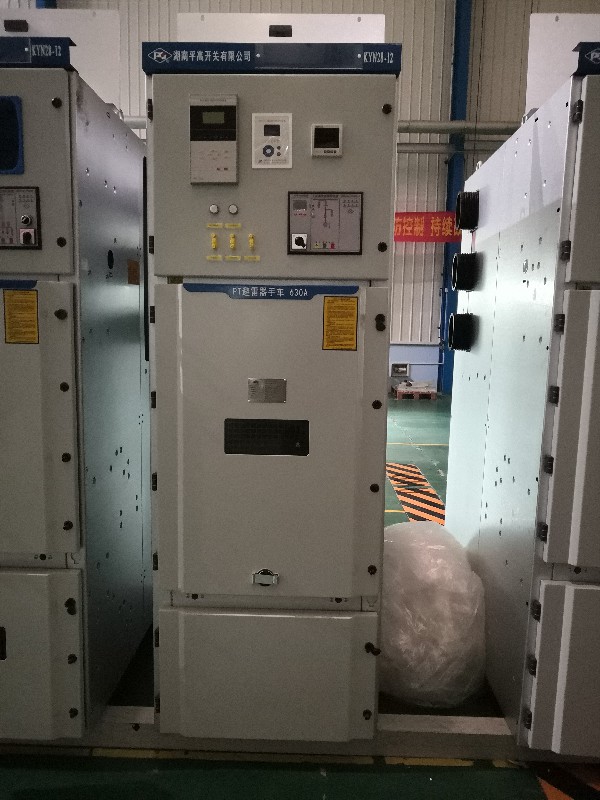

KYN28-12型铠装移开式交流金属封闭开关设备
主要产品特点：
KYN28-12型 铠装移开式交流金属封闭开关设备系三相交流50Hz的户内成套电器装置，用于接受和分配3.6-12kV的网络电能并对电路实行控制保护及监测。本开关柜能满足GB3906、 DL404、IEC-298等标准要求，并具有“五防”功能。它既能配用自主研发的PGVS1-12型固封式真空断路器及ZN63A-12型真空断路器，也可配置进口的VD4型真空断路器。
1、柜体结构采用敷铝锌板经多重折弯组装而成。
2、完全金属铠装及彻底分割。
3、柜壳密封度高、防护等级IP4X。
4、高压室内的真空断路器及其操动机构可靠性高、少维护。
5、更换断路器容易、手车互换性好。
|
序号 |
项目 |
单位 |
数值 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定短时工频耐受电压（有效值） |
kV |
42 |
|
3 |
额定雷电冲击耐受电压（峰值1.2/μs） |
kV |
75 |
|
4 |
额定频率 |
Hz |
50 |
|
5 |
额定电流 |
A |
630、1250、2500、3150、4000 |
|
6 |
额定短时耐受电流（4s） |
kA |
20、25、31.5、40 |
|
7 |
额定峰值耐受电流 |
kA |
50、63、80、100 |
|
8 |
防护等级 外壳/断路器室门打开 |
IP4X/IP2X | |
|
9 |
外形尺寸（宽×深×高， mm） |
（800、1000）×（1500、1660）×2300 |
