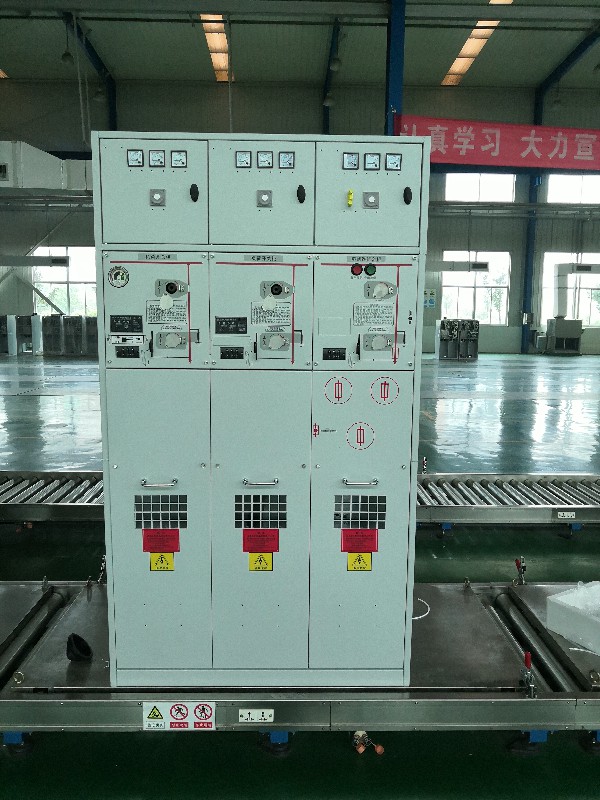

HXGN□-12系列模块化环网柜
主要产品特点：
1、每个开关柜配有独立的SF6气箱，气箱采用3mm不锈钢板通过焊接而成，开关元件和母线安装在气箱内；
2、开关柜的设计及工艺，保证开关能够在给定的环境条件及特殊的环境条件下安全运行，由于采用SF6气 体绝缘，HXGN□-12系列模块化环网柜所有高压带电部分全部密封在SF6气箱内，不受环境影响，免维护；
3、HXGN□-12系列模块化环网柜之间采用硅橡胶连接器，母线连接方便可靠，能够保证每个不同的设计方案的开关柜安全连接；
4、进出线开关柜的电缆连接同样具有简捷、快速、安全的特点。
|
序号 |
项 目 |
单位 |
技术参数 | |||
|
K-负荷开关单元 |
F-组合电器单元 |
V-断路器单元 | ||||
|
1 |
额定电压 |
kV |
12 |
12 |
12 | |
|
2 |
额定频率 |
Hz |
50 |
50 |
50 | |
|
3 |
额定电流 |
A |
630 |
125 |
630 | |
|
4 |
额定转移电流 |
A |
/ |
1500 |
/ | |
|
5 |
1min 工频耐压 |
相间、相对地 |
kV |
42 | ||
|
断口间 |
48 | |||||
|
6 |
雷电冲击耐受电压（峰值） |
相间、相对地 |
kV |
75 | ||
|
断口间 |
85 | |||||
|
7 |
额定短路开断电流 |
kA |
20 |
31.5 |
20 | |
|
8 |
额定短路关合电流(峰值) |
kA |
50 |
80 |
50 | |
|
9 |
额定短时耐受电流 |
kA/s |
20/4 |
/ |
20/4 | |
|
10 |
额定电缆充电开断电流 |
A |
10 |
17.4 |
10 | |
|
11 |
机械寿命 |
负荷/隔离开关 |
次 |
5000 |
5000 |
5000 |
|
接地开关 |
3000 |
3000 |
3000 | |||
|
真空断路器 |
/ |
/ |
10000 | |||
|
12 |
SF6气体压力(20℃时绝对压力) |
Mpa |
0.045 | |||
|
13 |
年泄漏率 |
≤0.5‰/年 | ||||
|
14 |
气箱及熔断器筒防扩等级 |
IP67 | ||||
|
15 |
柜体及外壳防护等级 |
IP4X | ||||
