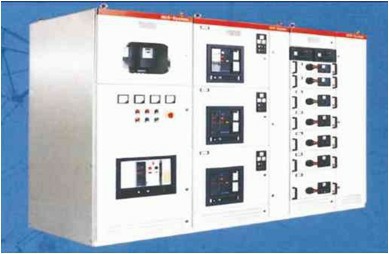

主要产品特点：

1、柜架采用8M冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得柜架组装灵 活方便。

2、柜架的侧柜装配形式设计为两种，全组装式结构和部分（侧柜和横梁）焊接式结构，供用户选择。

3、开关柜的各功能室相互隔离，其隔离分为功能单元室、母线室和电缆室。各室的作用相对独立。

4、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能 力的基本措施。

5、电缆隔室的设计使电缆上、下进出均十分方便。

6、抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。

7、抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元有机械联锁装置。

8、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。1/2单 元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

主要技术参数：
