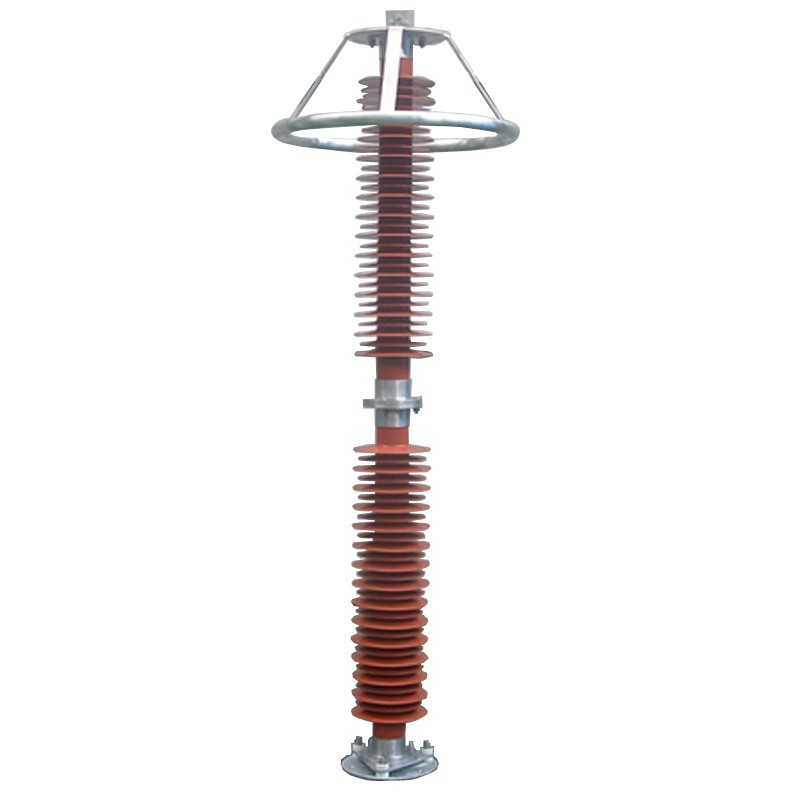

220kV交流系统用复合外套无间隙金属氧化物避雷器
产品主要特点:
1、电阻片质量控制好，电位分布合理，产品寿命长。
2、避雷器放电等级高、方波耐受电流大、吸收能量高。
3、避雷器残压低，保护性能好。
4、产品耐污性能好，爬电比距高。
5、产品结构简单，安装方便。
使用环境条件:
1、环境温度范围：-40℃～+40℃；
2、电源频率范围：48Hz～62Hz；
3、长期施加在避雷器上的工频电压应不超过避雷器的持续运行电压。
5、地震烈度 8 度及以下地区；
6、海拔高度：≤2000m
主要技术参数
|
序号 |
产品型号 |
YH10CX1-204/592 | |
|
1 |
避雷器额定电压（kV，有效值） |
204 | |
|
2 |
系统额定电压（kV，有效值） |
220 | |
|
3 |
持续运行电压（kV，有效值） |
—— | |
|
4 |
标称放电电流（kA） |
10 | |
|
5 |
持续运行电压下总电流（μA，有效值） |
—— | |
|
6 |
持续运行电压下阻性电流（μA，峰值） |
—— | |
|
7 |
陡波冲击电流下残压（峰值）(kV) |
—— | |
|
8 |
雷电冲击电流下残压（峰值）(kV) |
≤592 | |
|
9 |
操作冲击电流下残压（峰值）(kV) |
—— | |
|
10 |
爬电比距(mm/kV) |
≥17 | |
|
11 |
2ms方波电流耐受（峰值）（18次）(A) |
600 | |
|
12 |
4/10大电流冲击耐受（峰值）（2次）(kA) |
100 | |
|
13 |
避雷器的直流参考电压(kV) |
≥296 | |
|
14 |
避雷器的工频参考电压（有效值）(kV) |
≥204 | |
|
15 |
避雷器的局部放电量(pC) |
≤10 | |
|
16 |
0.75倍直流参考电压下漏电流(μA) |
≤50 | |
|
17 |
复合外套绝缘水平 |
工频耐受电压（干）（有效值）(kV) |
409 |
|
工频耐受电压（湿）（有效值）(kV) |
920 | ||
|
额定雷电冲击耐受电压（峰值）(kV) |
—— | ||
|
18 |
短路电流试验 |
大电流短路试验(kA) |
50、25、12 |
|
小电流短路试验(A) |
800 | ||
