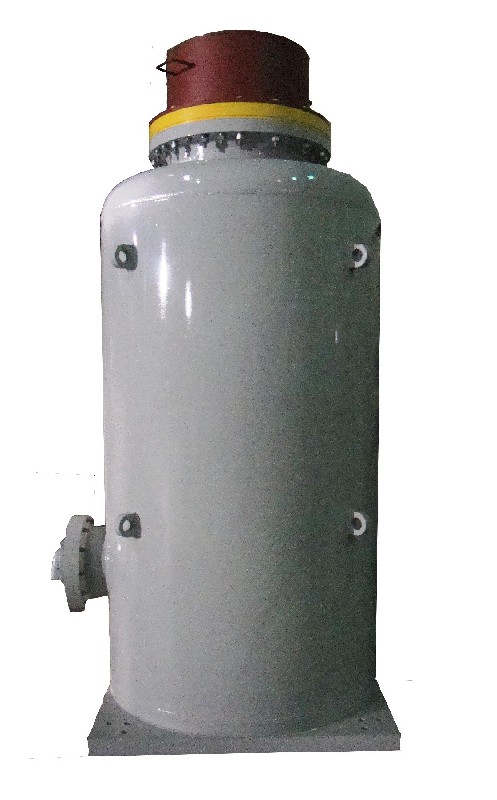

550kV GIS用金属氧化物避雷器
产品主要特点：
1、产品的内绝缘水平高，局放小。
2、电阻片质量控制好，电位分布合理，产品寿命长。
3、避雷器放电等级高、方波耐受电流大、吸收能量高。
4、避雷器残压低，保护性能好。
5、产品密封性能好，避雷器底座密封面均采用双密封结构。
6、避雷器结构布局简单可靠，外壳均采用铝合金外壳，防锈且重量轻。
7、依托完善的工艺管理，不间断对产品进行改进，产品的质量和外观持续提升。
8、长期运行的可靠性，罐式无间隙金属氧化物避雷器产品从1999年挂网运行至今，共生产避雷器10000余只,远销国内外，产品性能稳定，质量可靠。
使用环境条件:
1、环境温度范围：-40℃～+40℃；
2、电源频率范围：48Hz～62Hz；
3、长期施加在避雷器上的工频电压应不超过避雷器的持续运行电压。
4、相对湿度：
月平均 90%（20℃）
日平均 95%（20℃）
5、地震烈度 8 度及以下地区；
主要技术参数
|
序号 |
产品型号 |
Y20WF1-444/1106 | ||
|
1 |
避雷器额定电压（kV，有效值） |
444 | ||
|
2 |
系统额定电压（kV，有效值） |
500 | ||
|
3 |
持续运行电压（kV，有效值） |
355 | ||
|
4 |
标称放电电流（kA） |
20 | ||
|
5 |
持续运行电压下总电流（μA，有效值） |
≤3500 | ||
|
6 |
持续运行电压下阻性电流（μA，峰值） |
≤650 | ||
|
7 |
陡坡冲击电流下残压（kV，峰值） |
≤1238 | ||
|
8 |
雷电冲击电流下残压（kV，峰值） |
≤1106 | ||
|
9 |
操作冲击电流下残压（kV，峰值） |
≤907 | ||
|
10 |
工频参考电压（AC2mA）（kV，有效值） |
≥444 | ||
|
11 |
直流1mA参考电压（kV） |
≥597 | ||
|
12 |
0.75倍直流参考电压下漏电流（μA） |
≤30 | ||
|
13 |
SF6气体水分含量（体积分数） |
≤150×10-6 | ||
|
14 |
2ms方波通流容量 18次，（A） |
2000 | ||
|
15 |
4/10μs大电流冲击电流 （kA，峰值，2次） |
100 | ||
|
16 |
内绝缘耐受能力 |
相 — 相 |
1min工频耐受电压值 |
—— |
|
雷电冲击耐受电压 |
—— | |||
|
相 — 地 |
1min工频耐受电压值 |
740 | ||
|
雷电冲击耐受电压 |
1675 | |||
