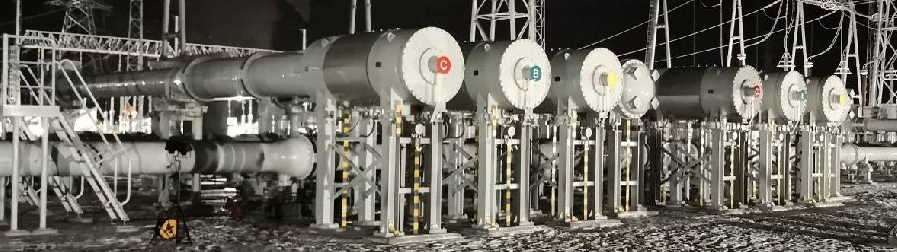

800kV交流系统用GIS避雷器
主要产品特点：
1.大的方波通流容量，有足够的能量吸收裕度。
2.电阻片优异的非线性特性，具有较低的雷电、操作残压，保护特性优异。
3.内部采用螺旋上升结构，使避雷器高度大大缩减。
4.良好的密封性能，SF6气体年漏率不大于0.5%。
|
产品型号 |
Y20WF1-600/1380 |
Y20WF1-648/1491 |
|
避雷器额定电压（kV） |
600 |
648 |
|
避雷器持续运行电压（kV） |
462 |
498 |
|
标称放电电流（kA） |
20 |
20 |
|
标称放电电流下残压（kV） |
≤1491 | |
|
直流参考电压（kV） |
≥875 | |
|
≤3 | ||
|
持续运行电压下阻性电流（mAp） |
≤1 | |
|
2ms方波通流容量（A） |
2500 |
2500 |
|
4/10μs大电流通流容量（kA） |
100 |
100 |
