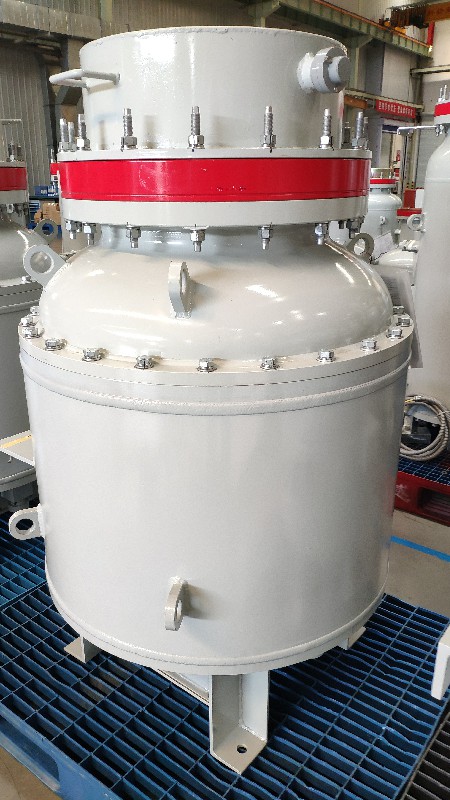

JSQXH1-110电压互感器
主要产品特点：
1.密封性能好，年泄露率小于0.3％，精度高，计量精确；
2.额定磁通密度低，整体呈容性，抗铁磁谐振能力强；
3.绝缘盆子采用德国旭百世公司真空浇铸设备一次浇铸成型，绝缘强度和机械强度高；
4.密封圈压制用德国德思玛注射机成型，具有良好的密封性和抗老化能力；
5.器身采用单级式结构，由SF6气体和绝缘菱格薄膜组成的复合绝缘，绝缘性能好；
6.测量二次绕组和保护二次绕组分离，计量和保护可同时进行；
7.全部配置压力释放装置。
主要技术参数
|
序号 |
项目 |
单位 |
参数 |
|
1 |
设备型号 |
|
JSQXH1-110 |
|
2 |
设备最高电压 |
kV |
126 |
|
3 |
额定一次电压 |
kV |
110/√3 |
|
4 |
额定二次电压 |
kV |
0.1/√3 |
|
5 |
剩余绕组电压 |
kV |
0.1 |
|
6 |
额定短时工频耐受电压（方均根值） |
kV |
230 |
|
7 |
额定雷电冲击耐受电压（峰值）（全波1.2/50μs）） |
kV |
550 |
|
8 |
额定雷电冲击耐受电压（峰值）（截波2μs ～5μs） |
kV |
633 |
|
9 |
额定频率 |
HZ |
50 |
|
10 |
额定电压因数及额定时间 |
|
1.2Un连续、1.5Un/30s |
|
11 |
局部放电量 |
PC |
≤10（在Um下） |
|
≤5（在1.2Um/√3下） |
|
12 |
SF6气体额定压力(20℃) |
MPa |
0.4 |
|
13 |
SF6气体补气压力(20℃) |
MPa |
0.35 |
|
14 |
SF6气体最低工作压力（20℃） |
MPa |
0.33 |
|
15 |
SF6气体湿度（体积分数）(×10-6) |
|
≤150（出厂值） |
|
≤300（运行值） |
|
16 |
级次组合及负荷
(仅供参考、用户可自定) |
|
0.2/0.5/0.5/3P
75/100/100/100VA |
|
17 |
产品重量 |
kg |
600 |
