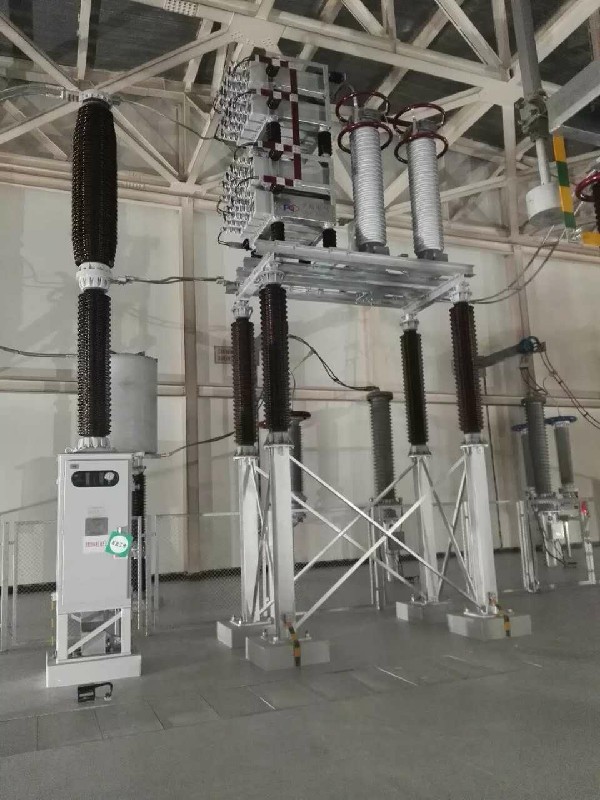

ZZLW3-100型直流转换开关
输电发展趋势需要柔性直流输电是新一代高压直流输电技术，在当下和未来具有非常巨大的应用需求，但是其技术目前还存在固有的局限：不具备直流侧瞬时故障的自清除和快速恢复能力,多端柔直系统难以实现故障后快速隔离和恢复 谐振型直流开关应用在舟山多端柔性直流输电工程中的位置布置如右图所示，图中CB为谐振型直流开关，安装在换流站的直流正极线中，在系统直流侧发生双极短路故障时，待阻尼电阻切入，直流故障电流衰减到一定值，实现开断故障电流、将故障端从系统中切除的功能。
主要参数
|
适用环境 |
海拔高度 |
环境温度 |
污秽等级 |
风速 |
覆冰厚度 |
|
≤1000m |
-25℃～40℃ |
Ⅳ级 |
34m/s |
10mm | |
|
机械参数 |
分闸时间 |
合闸时间 |
机械寿命(次) |
地震烈度 |
|
|
17(+3,-1)ms |
60±6ms |
10000 |
AG5 |
||
|
绝缘参数 |
工频耐压 |
雷电冲击耐压 |
辅助、控制回路 |
额定气压 |
直流耐受电压 |
|
650（+145）kV |
1050（+205）kV |
2kV |
0.6MPa |
300kV | |
|
电气参数 |
最大持续运行电流 |
额定短时耐受电流 |
温升试验 |
额定运行电压 |
额定峰值耐受电流 |
|
5500A |
25kA |
1.1Ir |
200kV |
63kA |
