一、产品概述

JW6/8系列高压交流接地开关是三相交流频率50Hz/60Hz的户外高压输电设备，用于释放被检修线路和设备的静电荷，对检修的母线与断路器等高压设备实行电气安全接地，使线路中有明显的接地开合标志， 保证检修人员的人身安全。通常在采用单柱垂直断口隔离开关的场所，用它对上层母线进行接地。

JW6/8系列高压交流接地开关可附装在GW4、GW27、GW16B、GW17、GW46等型号的隔离开关 上，也可以构成独立的接地开关。JW6-40.5、JW6-72.5、JW6-126、JW6-252型采用CSC型人力操动机构 或CJ11型电动操作机构进行三相联动操作。JW8A-363、JW8A-550、JW8-80。采用CJ11型电动机构进行 单极操作，多用于三极电气联动。

本接地开关加装辅助回路后、引弧触头后具有高于国家标准及行业标准B类规定的开合感应电流能力， 适用于同塔双回路平行架空输电线路中变电站进出线端接地。

本产品符合GB1985《高压交流隔离开关和接地开关》、DL/T486《高压交流隔离开关和接地开关》及 GB/T11022. DL/T593《高压开关设备和控制设备标准的共用技术要求》等标准，同时满足国家电网公司 为完善化而颁布的《关于高压隔离开关订货的有关规定》，通过全套型式试验，并且进行了9度烈度耐地震 的计算分析。

本系列接地开关通过了中国机械Bk联合会组织的新产品国家技术鉴定。鉴定认为："产品结构和性能 满足隔离开关完善化要求，产品性能指标达到国际同类产品先进水平"。

二、结构及特点

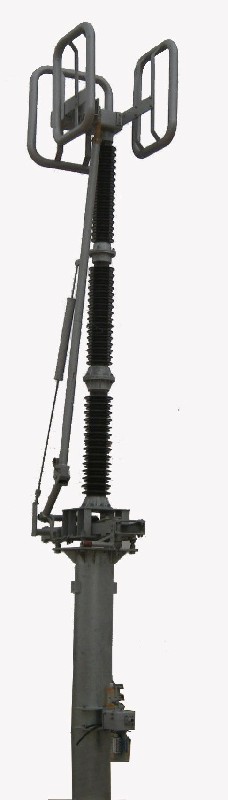

JW6/8系列高压交流接地开关由三个单极及操作机构组成。每个单极包括底座、支柱绝缘子 及导电杆几个部分。导电杆安装在底座上,静触头安装在支柱绝缘子顶部。

产品特点：

1. 结构特点

产品结构简单合理,易于组装、运输,安装、调试方便

2. 性能特点

导电杆采用高强度合金型材制成，导电性能好，机械强度高、重量轻、防腐蚀能力强，使用寿命长。

三、主要技术参数
