一、用途

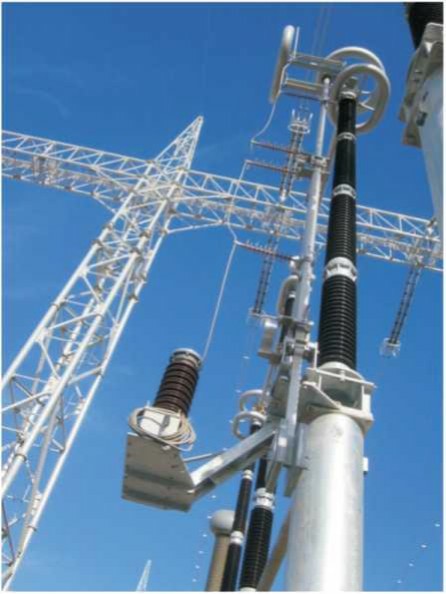

JW5系列高压交流接地开关是三相交流频率50Hz/60Hz的户外高压输电设备，用于释放被检修线路和设备的静电荷，对检修的母线与断路器等高压设备实行电气安全接地，使线路中有明显的接地开合标志，保 证检修人员的人身安全。通常在采用单柱垂直断口隔离开关的场所,用它对上层母线进行接地。

JW5系列高压交流接地开关可附装在GW27型号的隔离开关上，也可以构成独立的接地开关0 JWJW5-550、JW5-800、JW5-1100采用CJ11型电动机构逬行单极操作，多用于三极电气联动。

本接地开关加装辅助回路后、引弥触头后具有高于国家标准及行业标准B类规定的开合感应电流能力， 适用于同塔双回路平行架空输电线路中变电站进出线端接地。

本产品符合GB1985《高压交流隔离开关和接地开关》、DL/T486《高压交流隔离开关和接地开关》及 GB/T11022. DL/T593《高压开关设备和控制设备标准的共用技术要求》等标准，同时满足国家电网公司 为完善化而颁布的《关于高压隔离开关订货的有关规定》，通过全套型式试验,并且逬行了9度烈度耐地震 的计算分析。

本系列接地开关通过了中国机械Bk联合会组织的新产品国家技术鉴定。鉴定认为："产品结构和性能 满足隔离开关完善化要求，产品性能指标达到国际同类产品先进水平"°

二、结构及特点

1. 结构组成JW5系列高压交流接地开关由三个单极及操作机构组成。每个单极包括底座、支柱绝 缘子及导电杆几个部分。导电杆安装在底座上，静触头安装在支柱绝缘子顶部。

2. 工作原理 操作机构通过传动原件，带动导电杆由水平位置向上转动，卡入或插入静触头中，实现接地开光的合闸,分闸过程与此相反。

3. 结构特点产品结构简单合理，易于组装、运输,安装、调试方便

4. 性能特点 导电杆采用高强度合金型材制成，导电性能好，机械强度高、重量轻、防腐蚀能力强，使用寿命长。

三、主要技术参数
