GW46-252/3150-50高压交流隔离开关
一、用途
GW46-252/3150-50型高压交流隔离开关主要用于额定电压为220kV的高压线路在无载流条件下进行线路切换，及对被检修的高压母线、断路器等电器设备与高压线路进行电气隔离，给被检修设备和检修人员提供一个符合要求的安全可见的绝缘间隙。
二、结构及特点

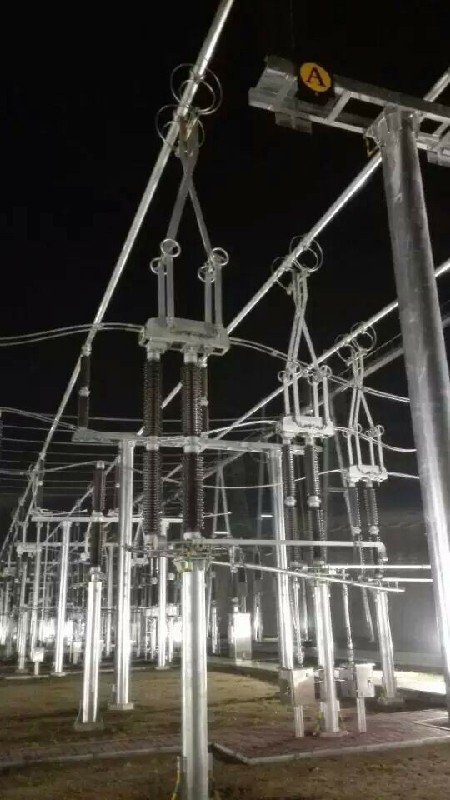

GW46-252/3150-50型隔离开关采用单柱垂直断口双臂折叠钳夹式结构，主要由瓷瓶底座装配、瓷瓶、主导电系统、操动机构等组成，每组隔离开关是由一台CJ11电动机构进行分、合闸操作。附装的接地开关主要由接地开关系统、操动机构等组成，每组接地开关由一台CJ11电动机构或CSC手力机构进行分、合闸操作。
GW46-252/3150-50型隔离开关为单柱垂直断口双臂折叠式结构，分合闸清晰可见，利于巡视，主闸刀传动箱采用全密封式结构，传动系统部分置于传动箱内部，不受外部恶劣环境的影响；本产品适合用于垂直断口管母线或软母线的场合，具有通流能力强、绝缘水平高、防腐能力好、机械寿命长、钳夹范围大、外形美观等特点。
|
项 目 |
单位 |
参数 | ||||
|
额定电压 |
kV |
252 | ||||
|
额定电流 |
A |
3150 | ||||
|
额定工频1min耐受电压 |
断口 |
kV |
460(+145) | |||
|
对地 |
460 | |||||
|
额定雷电冲击耐受电压峰值（1.2/50ms） |
断口 |
kV |
1050(+200) | |||
|
对地 |
1050 | |||||
|
额定短时耐受电流 |
kA |
50 | ||||
|
额定短路持续时间 |
s |
3 | ||||
|
额定峰值耐受电流 |
kA |
125 | ||||
|
隔离开关开合母线转换电流能力 |
转换电流 |
A |
1600 | |||
|
恢复电压 |
V |
300 | ||||
|
开断次数 |
次 |
100 | ||||
|
隔离开关开合小电容电流 |
A |
1 | ||||
|
隔离开关开合小电感电流 |
A |
0.5 | ||||
|
接地开关开合感应电流能力（B类） |
电磁感应 |
感应电流 |
A |
160 | ||
|
感应电压 |
kV |
15 | ||||
|
开断次数 |
次 |
10 | ||||
|
静电感应 |
容性电流 |
A |
10 | |||
|
感应电压 |
kV |
15 | ||||
|
开断次数 |
次 |
10 | ||||
|
分闸时间 |
s |
12±2 | ||||
|
合闸时间 |
s |
12±2 | ||||
|
机械寿命 |
次 |
≥5000 | ||||
|
辅助和控制回路短时工频耐受电压 |
kV |
2 | ||||
|
无线电干扰电压 |
μV |
≤500 | ||||
|
接线端子静态机械负荷 |
水平纵向 |
N |
2000 | |||
|
水平横向 |
1500 | |||||
|
垂直 |
1250 | |||||
|
安全系数 |
|
静态2.75，动态1.7 | ||||
|
支柱绝缘子 |
爬电距离 |
mm |
Ⅲ级6300、Ⅳ级7812 | |||
|
电(干)弧距离 |
≥1800 | |||||
|
S/P |
|
≥0.9 | ||||
|
抗弯 |
kN |
≥8 | ||||
|
|
|
|
|
|
|
|
