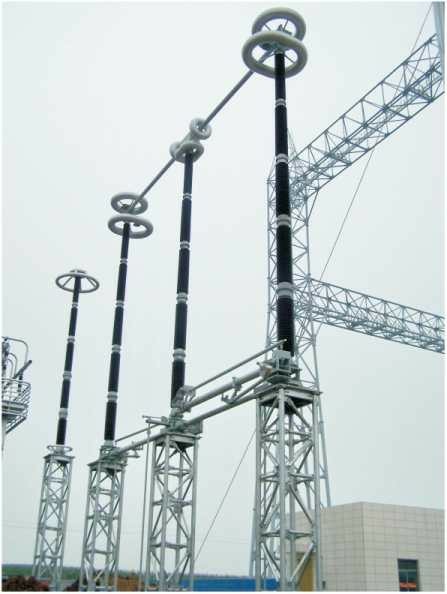

GW27-1100型高压交流隔离开关
一、用途
GW27系列隔离开关产品属于三相交流频率50Hz/60Hz三柱水平旋转双断口户外高压输电设备。ZCW1组合电器系列是建立在GW27隔离开关的技术基础上设计开发出来的延伸产品，它即吸收了GW27系列产品的优点，又在电站设计上能够极大节约用地，它以隔离开关为主体,与电流互感器通过不同的方式进行组合,可组合为LG、LGG, LGGL和GG四种组合形式，是近几年来电力市场比较青睐的水平断口布置的电气产品。该系列产品对高压线路在无载流条件下,进行线路切换，及对被检修的高压母线、断路器等电器设备与高压线路进行安全的电气隔离，给被检修设备和检修人员提供一个安全可见的绝缘距离。同时对线路的电流进行测量,为二次保护系统提供必要的绝缘保护和线路参数，满足对电力系统和设备进行保护的要求。
本产品为三柱或者五柱水平断口刀闸翻转式，可以一侧或者两侧附装JW6、JW5型接地 开关。1100KV可隔离开关采用CJ11电动机构三相机械联动操作，接地开关采用电动机构或 CSC手力机构三相机械联动操作。363kV隔离开关采用CJ11电动机构单 级操作，接地开关采用CJ11电动机构单级操作,并可实现三极电气联动。
二、结构及特点
1、 结构简单、紧凑,占地面积少;
2、 产品通流能力强,机械寿命长；
3、 主刀采用翻转结构，具有自清洁能力；
4、 抗震性能高，适用于AG5级地震烈度;
5、 布置方式灵活,方便用户选择。
三、主要技术参数
|
序号No. |
项目 |
单位 |
参数 |
| |
|
1 |
产品型号 Type |
|
GW27-1100 |
| |
|
2 |
额定电压 Rated voltage |
kV |
1100 |
| |
|
3 |
额定电流 Rated normal current |
A |
6300 |
| |
|
4 |
额定频率 |
Hz |
50 |
| |
|
5 |
额定短时工频耐受电压(有效值) Rated short-duration power-frequency withstand voltage (rms value) |
对地 Phase to earth |
kV |
1100 |
|
|
断口 Across isolating distance |
kV |
1100 ( +635 ) |
| ||
|
6 |
额定雷电冲击耐受电压(峰值1.2/50S ) Rated lightning impulse withstand voltage (peak value 1.2/50s) |
对地 Phase to earth |
kV |
2550 | |
|
断口 Across isolating distance |
kV |
2400（+900） | |||
|
7 |
额定操作冲击耐受电压(峰值250/2500微秒) Rated switching impulse withstand voltage (peak value 250/2500卩s) |
对地 Phase to earth |
kV |
1800 | |
|
断口 Across isolating distance |
kV |
1675(+900) | |||
|
8 |
额定短时耐受电流 Rated short-time withstand current |
kA |
63 |
| |
|
9 |
额定峰值耐受电流 |
kA |
170 |
| |
|
10 |
额定短路持续时间(隔离开关/接地开开关 |
s |
3 |
| |
|
11 |
额定端子静态机械负荷 |
水平纵向 |
N |
5000 |
|
|
水平横向 |
N |
4000 |
| ||
|
垂直力 |
N |
5000 |
| ||
|
12 |
海拔高度 |
m |
1000 |
| |
|
13 |
抗震水平 Seismic qualification level |
|
AG3 |
| |
|
14 |
机械寿命 Mechanical endurance |
次 Times |
5000 |
| |
|
15 |
无线电干扰电平 Radio interference level |
μV |
≤500 |
| |
|
16 |
隔离开关母线转换电流开合能力 Bus-transfer current switching capability of disconnector |
|
A |
1600 |
|
|
|
V |
400 |
| ||
