GW27-800/J5000-63型高压交流隔离开关
本产品主要用于额定电压为750kV的高压线路在无载流条件下进行线路切换,及对被检修的高压母线、断路器等电器设备与高压线路进行电气隔离,给被检修设备和检修人员提供一个符合要求的安全可见的绝缘间隙。
二、结构及特点

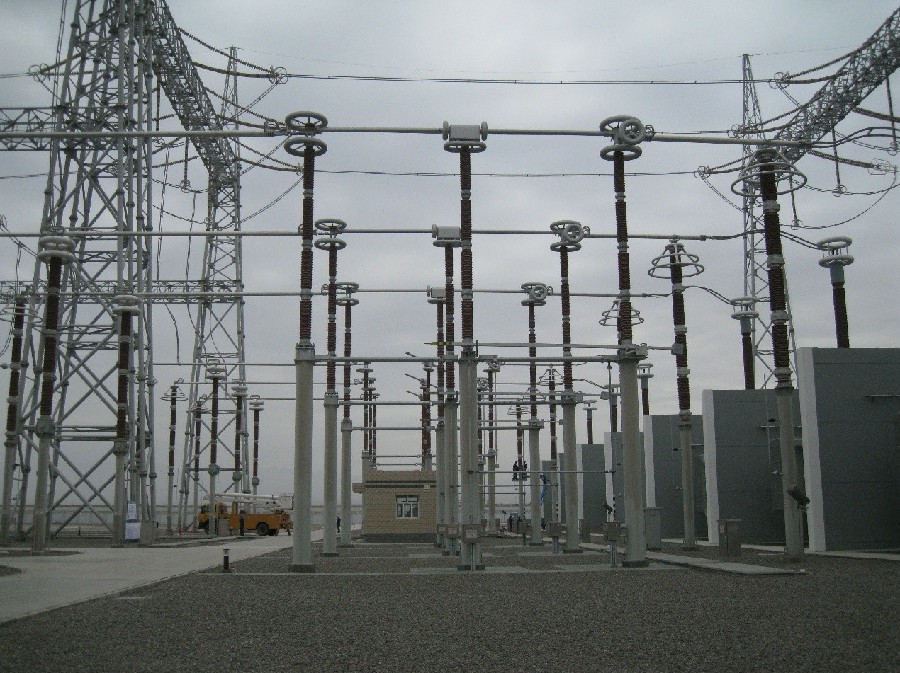

结构:GW27-800/J5000-63型隔离开关每组由三相组成,每相三个瓷瓶支柱,两侧瓷瓶支柱上端为静触头,中间瓷瓶支柱上端为转动刀杆。两侧瓷瓶支柱下方是底座装配,中间瓷瓶支柱下方是轴承底座装配,三个底座中间用连接杆连接。每相隔离开关和接地开关分别配备一台CJ11电动机构。
特点:GW27-800隔离开关为三柱水平旋转开启,双断口,导电杆以中间瓷柱为中心
两侧对称。
项 目 |
单位 |
参数 | |
额定电压 |
kV |
800 | |
额定电流 |
A |
5000 | |
工频耐压 |
对地 |
kV |
960 |
断口 |
960(+460) | ||
雷电冲击耐压(峰值) |
对地 |
kA |
2100 |
断口 |
2100(+650) | ||
额定操作冲击耐受电压 |
对地 |
kA |
1550 |
断口 |
1300(+650) | ||
额定峰值耐受电流 |
kA |
170 | |
3s短时耐受电流 |
kA |
63 | |
机械寿命 |
次 |
≥3000 | |
重量 |
kg |
6500(单相) |
