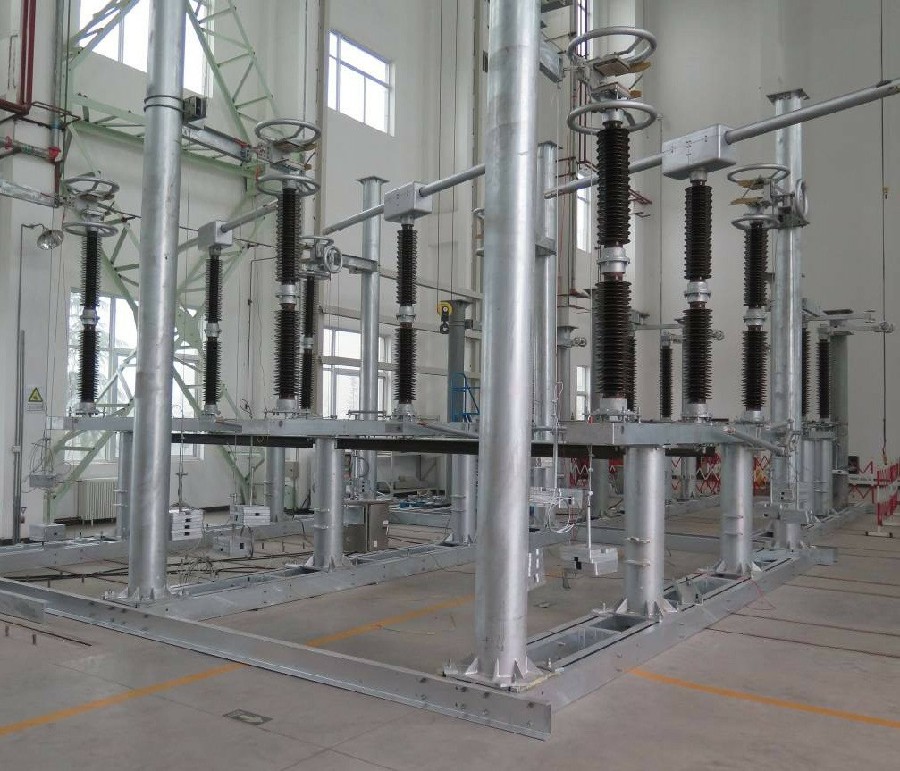

GW27-363/3150型高压交流隔离开关

一、用途

GW27系列隔离开关产品属于三相交流频率50Hz/60Hz三柱水平旋转双断口户外高压输电设备。ZCW1组合电器系列是建立在GW27隔离开关的技术基础上设计开发出来的延伸产品，它即吸收了GW27系列产品的优点，又在电站设计上能够极大节约用地，它以隔离开关为主体,与电流互感器通过不同的方式进行组合,可组合为LG、LGG, LGGL和GG四种组合形式，是近几年来电力市场比较青睐的水平断口布置的电气产品。该系列产品对高压线路在无载流条件下,进行线路切换，及对被检修的高压母线、断路器等电器设备与高压线路进行安全的电气隔离，给被检修设备和检修人员提供一个安全可见的绝缘距离。同时对线路的电流进行测量,为二次保护系统提供必要的绝缘保护和线路参数，满足对电力系统和设备进行保护的要求。

本产品为三柱或者五柱水平断口刀闸翻转式，可以一侧或者两侧附装JW6、JW5型接地开关。252kV隔离开关采用CJ11电动机构三相机械联动操作，接地开关采用电动机构或 CSC手力机构三相机械联动操作。363kV隔离开关采用CJ11电动机构单级操作，接地开关采用CJ11电动机构单级操作,并可实现三极电气联动。

二、结构及特点

1、结构简单、紧凑,占地面积少;

2、产品通流能力强,机械寿命长；

3、主刀采用翻转结构，具有自清洁能力；

4、抗震性能高，适用于AG5级地震烈度;

5、布置方式灵活,方便用户选择。

三、主要技术参数

序号No.	项目	单位		参数
1	产品型号 Type			GW27-363
2	额定电压 Rated voltage		kV	363
3	额定电流 Rated normal current		A	3150
4	额定频率		Hz	50
5	额定短时工频耐受电压(有效值) Rated short-duration power-frequency withstand voltage (rms value)	对地 Phase to earth	kV	510
5		断口 Across isolating distance	kV	510 ( +210 )
6	额定雷电冲击耐受电压(峰值1.2/50S ) Rated lightning impulse withstand voltage (peak value 1.2/50s)	对地 Phase to earth	kV	1050
6		断口 Across isolating distance	kV	1050（+200）
7	额定操作冲击耐受电压(峰值250/2500微秒) Rated switching impulse withstand voltage (peak value 250/2500卩s)	对地 Phase to earth	kV
7		断口 Across isolating distance	kV
8	额定短时耐受电流 Rated short-time withstand current		kA	50
9	额定峰值耐受电流		kA	125
10	额定短路持续时间(隔离开关/接地开开关		s	3
11	额定端子静态机械负荷	水平纵向	N	2000
		水平横向	N	1500
		垂直力	N	1500
12	海拔高度		m	2000
13	抗震水平 Seismic qualification level			AG5
14	机械寿命 Mechanical endurance		次 Times	5000
15	无线电干扰电平 Radio interference level		μV	<500
16	隔离开关母线转换电流开合能力 Bus-transfer current switching capability of disconnector		A	1600
16			V	300
17	隔离开关小容性电流开合能力 Small capacitive current switching of disc		A	1
18	隔离开关小感性电流开合能力		A	0.5
19	接地开关感应电流开合能力	电磁感应电流 Electromagnetic induced current	A	80/400
		电磁感应电压 Electromagnetic induced voltage	kV	2/35
		静电感应电流 Electrostatic induced current	A	1.25/50
		静电感应电压 Electrostatic induced voltage	kV	5/50
