一、用途

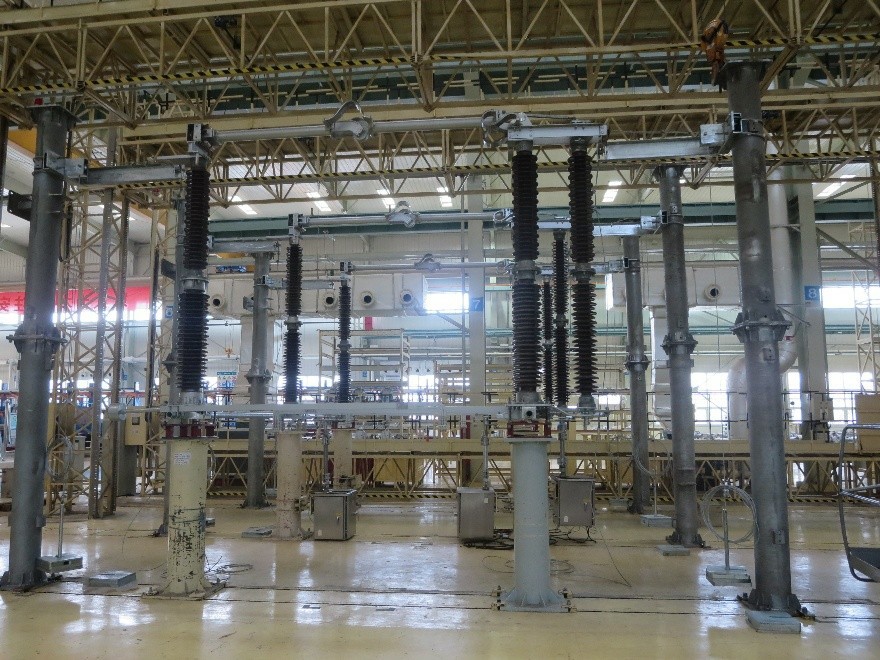

GW17系列高压交流隔离开关,用于额定电压为110kV~500 kV的高压线路在无载流条件下进行线路切换，及对被检修的高压母线、断路器等电器设备与高压线路进行电气隔离，给被检修设备和检修人员提供一个符合要求的安全可见的绝缘间隙，GW17系列型高压交流隔离开关如图1所示。

该隔离开关采用双柱水平伸缩式结构，主要有绝缘子底座、绝缘子、导电系 统、操动机构等组成，每组隔离开关是由一台CJ11型电动机操动机构进行分、 合闸操作。附装的接地开关主要由接地开关系统、操动机构等组成,每组接地开 关由一台CJ11型电动机操动机构或CSC型人力操动机构进行分、合闸操作。

二、结构及特点

1. 产品通流能力强,机械寿命长;

2. 产品的传动轴类采用优质合金钢材质，夕卜表面热镀锌处理，防腐能力强；轴套采用高强度工程塑料，耐磨性能好并且防腐性能强。

3. 产品的动触头座和触指之间采用全密封结构，有效避免了雨雪冰霜的侵入，防水能力强；

4. 导电关节部位采用双层滚动触指,通流能力强，裕度大；滚动触指外面 采用了双层密封，避免滚动触指受外界风沙、污染物及雨雪冰霜的影响；

5. 产品的触指表面采用先进镀银技术，银层硬度达到140HV ,增强了表面 的导电性和耐磨性。

三、主要技术参数
