GW16B-126/2000A/3150A高压交流隔离开关
一、用途
GW16系列高压交流隔离开关,采用单臂折叠型机械手式结构，传动部件密封于导电管内部，不受外界环境的影响。导电管内部装有平衡弹簧，能够完美的平衡隔离开关动触头运动过程中重力势能的变化，操作轻便，运动平稳。该产品分闸状态与底座平行,不占相间距离。

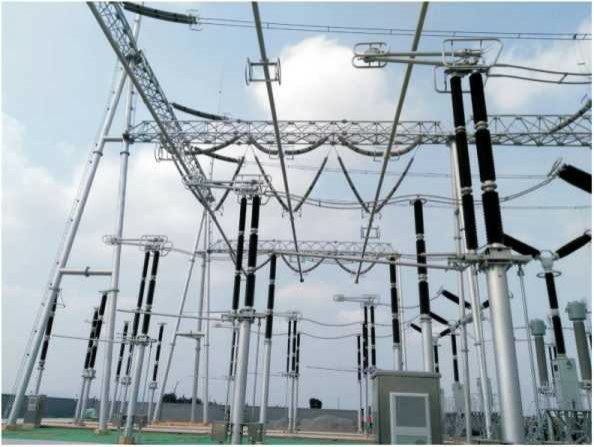

该隔离开关为单柱单臂垂直伸缩式，主要有绝缘子底座、绝缘子、导电系 统、操动机构等组成，每组隔离开关是由一台CJ11型电动机操动机构进行分、 合闸操作。可附装JW6-252接地开关。
本产品符合GB1985《高压交流隔离开关和接地开关》、DL/T486《高压交 流隔离开关和接地开关》、GB/T11022. DL/T593《高压开关设备和控制设备标准的共用技术要求》
二、结构及特点
1. 结构简洁、紧凑，占地面积少;
2. 产品通流能力强，机械寿命长；
3优化后的弹簧设计，保证操作轻巧平稳；
4. 抗震性能高，适用于九度地震烈度；
5. 布置方式灵活,方便用户选择。
三、主要技术参数
|
序号 |
项目 |
单位 |
参数 | |
|
1 |
产品型号 Type |
|
GW16-126 GW16B-126 | |
|
2 |
额定电压 Rated voltage |
kV |
126 | |
|
3 |
额定电流 Rated normal current |
A |
2000/3150 | |
|
4 |
额定频率 |
Hz |
50 | |
|
5 |
额定短时工频耐受电压(有效值) |
对地 |
kV |
230 |
|
断口 |
kV |
230( + 70) | ||
|
6 |
额定雷电冲击耐受电压(峰值1.2/50s) |
对地 |
kV |
550 |
|
断口 |
kV |
550( + 100) | ||
|
7 |
额定操作冲击耐受电压(峰值250/2500微秒 ) |
对地 Phase to earth |
kV |
|
|
断口 Across isolating distance |
kV |
| ||
|
8 |
额定短时耐受电流 Rated short-time withstand current |
kA |
40 | |
|
9 |
额定峰值耐受电流 |
kA |
100 | |
|
10 |
额定短路持续时间(隔离开关/接地开关) |
s |
3 | |
|
11 |
额定端子静态机械负荷 |
水平纵向 |
N |
1250 |
|
水平横向 |
N |
750 | ||
|
垂直力 |
N |
1000 | ||
|
12 |
海拔高度 |
m |
2000 | |
|
13 |
抗震水平 Seismic qualification level |
|
AG3 | |
|
14 |
机械寿命 Mechanical endurance |
次 Times |
5000 | |
|
15 |
无线电干扰电平 Radio interference level |
<500 | ||
|
16 |
隔离开关母线转换电流开合能力 |
|
A |
1600 |
|
|
V |
100 | ||
|
17 |
隔离开关小容性电流开合能力 Small capacitive current switching of disconnector |
A |
1 | |
|
18 |
隔离开关小感性电流开合能力 Small inductive current switching of disconnector |
A |
0.5 | |
|
19 |
接地开关感应电流开合能力 |
电磁感应电流 |
A |
50/80 |
|
电磁感应电压 |
kV |
0.5/2 | ||
|
静电感应电流 |
A |
0.4/2 | ||
|
静电感应电压 |
kV |
3/6 | ||
